Сливной фильтр

Устанавливаются на крышку гидробака, сливной фильтр конечный элемент гидравлической системы (перед попаданием масла в бак).

Характеристики:

Корпус фильтра (материалы):

Головка фильтра: алюминий
Стакан фильтра: плистик/нейлон
Перепускной клапан: сталь

Рабочее давление: 8 бар (0,8 МПа)
Проверочное давление: 10 бар (0,1 МПа)
Поток масла: до 750 л/мин

Рабочий диапазон температур: от - 25ᵒС до 110ᵒС

Тип MPF

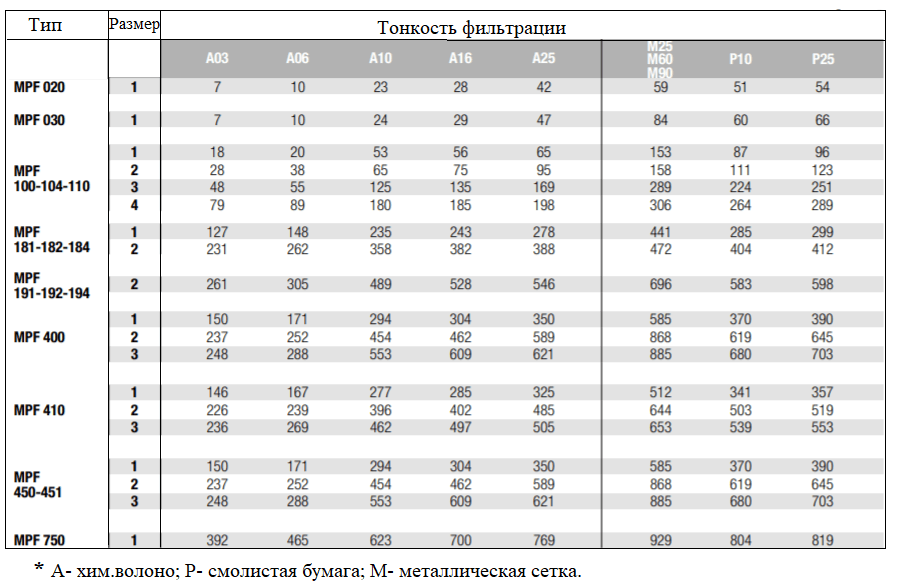

Подбор фильтра по литражу, л/мин:

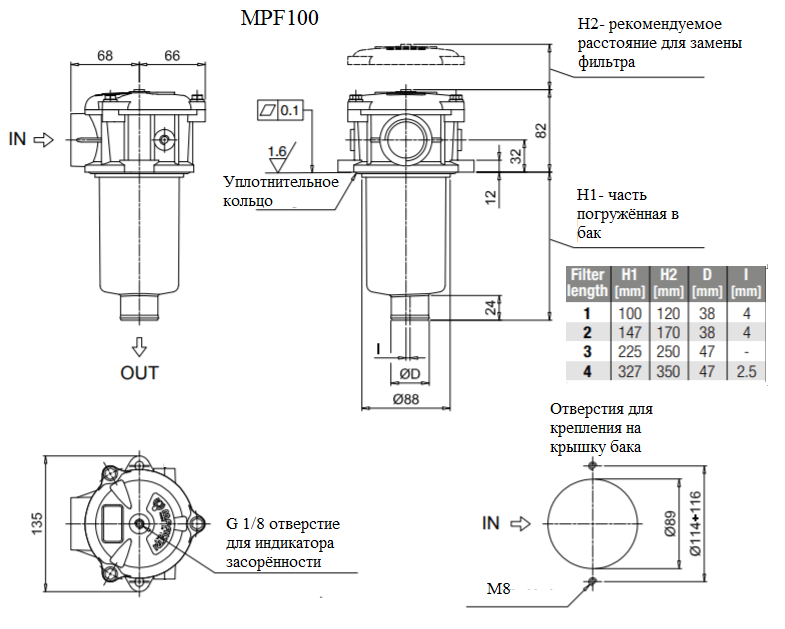

Размеры фильтра MPF100:

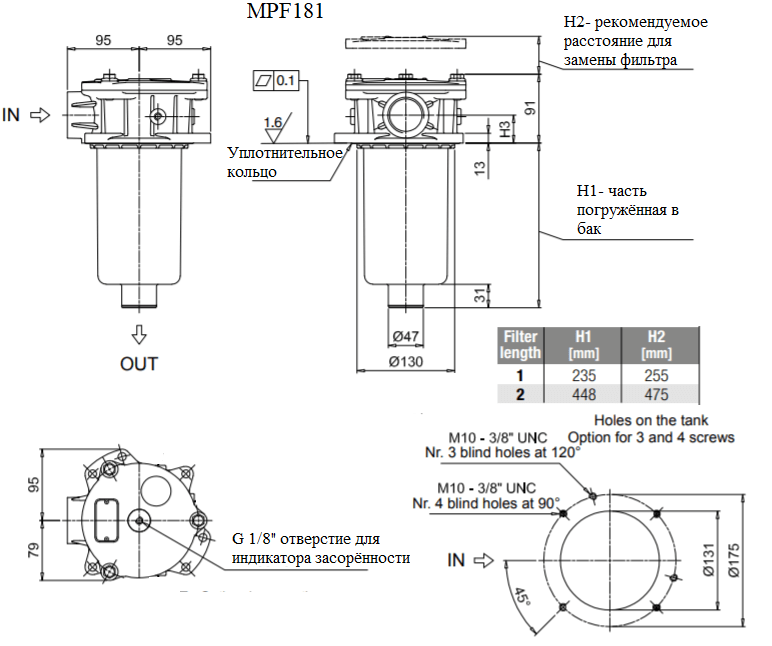

Размеры фильтра MPF181:

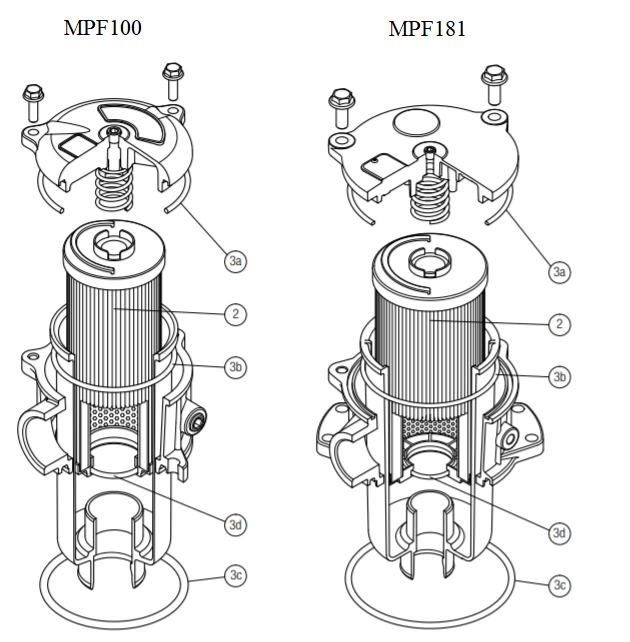

Замена фильтроэлемента:

Тип MPT (со встроенным сапуном)

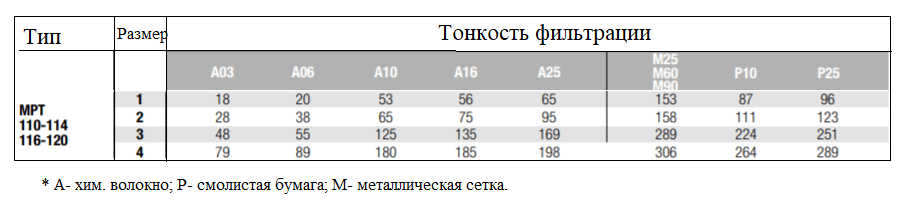

Подбор фильтра по литражу, л/мин:

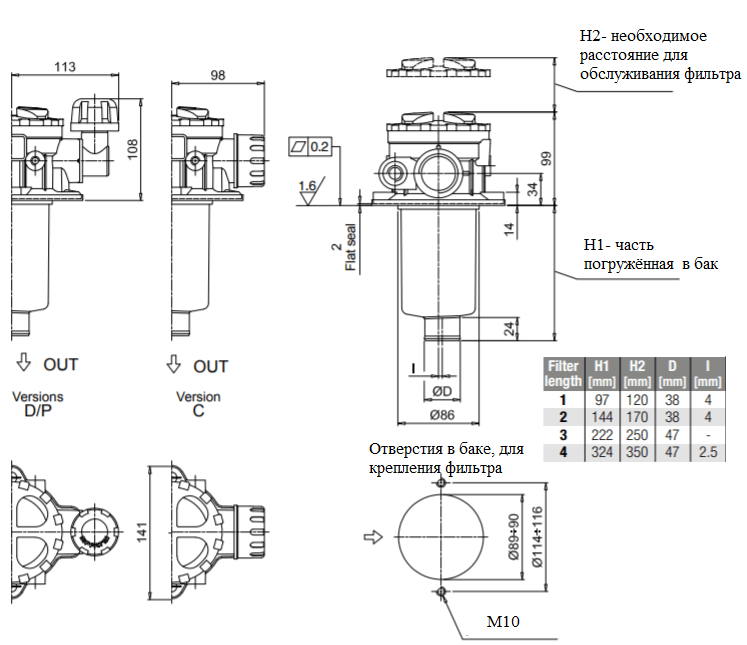

Размеры фильтра MPT110:

Таблица аналогов сливных фильтров:

Производители
SOFIMA	MP FILTRI	RGC
RFA110CV1	MPT0202ACMG2P25	FSI1C25N1A
RFA210CV1	MPT1001ACMG1P25	RAF0120P025NB12
RFA220CV1BB4	MPT1002CAG1P25	RAF0120P025NB12
RFA230CV1BB5	MPT1002CAG2P25	RAF0160P025NB16
RFM008FD1	MPF0301AG1A	SIF.10A10A
RFM008CD1	MPF0301AG1P	SIF.10A10C
RFM008CV1	MPF0301AG1P	SIF.10A30C
RFM012FV1	MPF1001AG1A	SIF.10B25A
RFM012CV1	MPF1001AG1P	SIF.10B30C
RFM015CD1	MPF1001AG2P	SIF.15B10C
RFM015FV1	MPF1001AG2A	SIF.15B25A
RFM020VR1	MPF1002AG2P	SIF.15C30
RFM020CV1	MPF1002AG2P	SIF.15C30C
-	MPF1003AG2P	SIF.15L30
-	MPF1003AG3P	SIF.15L30C
RFM025VR1	MPF1002AG3P	SIF.20C30
RFM025CV1	MPF1002AG3P	SIF.20C30C
RFM030FV1	MPF1003AG3A	SIF.20L25A
RFM030VR1	MPF1003AG3P	SIF.20L30
RFM050FV1	MPF1801AG1A	SIF.25D25A
RFM060FV1	MPF4001AG1A	SIF.25E25A
RFM070FV1	MPF4001AG2A	SIF.25E25A
RFM100FV1	MPF4002AG2A	SIF.30G25A
RFM125CV1	MPF4002AG3P	SIF.35H30C
CRA 210CV1	MF1001P025NB	CSI.2C25N
CRA 220CV1	MF1002P025NB	RAE0120P025N
CRA 230CV1	MF1003P025NB	RAE0160P025N
CRE008CV1	MF0301P25NB	FXR.A3M30C
CRE015CV1	MF1001P25NB	FXR.A5M30C
CRE025CV1	MF1002P25NB	FXR.A6M30C
CRE030CV1	MF1003P25NB	FXR.S6M30C
CRE050CV1	MF1801P25NB	FXR.A8M30C
CRE055CV1	-	FXR.S1M30C
CRE060CV1	MF4001P25NB	FXR.A0M30C
CRE060CV1	MF4001P25NB	FXR.A0M30C
CRE080CV1	-	FXR.B1M30C
CRE 100CV1	MF4002P25NB	FXR.B2M30C
CRE 125CV1	-	FXR.B3M30C
CRE150CV1	MF4003P25NB	FXR.B4M30C
CRE 200VR1	MF7501P25NB	FXR.B5M30

Таблица аналогов сливных фильтроэлементов:

ФЭС 1402870	ФЭС 1402870	ФЭС 21540100	ФЭС 21540100
MF1002P10NB	MF1002P25NB	MF1801P10NB	MF1801P25NB
CRE025CD1	CRE025CV1	CRE050CD1	CRE050CV1
-	FXR.A6M30C	-	FXR.A8M30C
ERA32NCC	ERA32NCD	ERA41NCC	ERA41NCD
R122C10B	R122C25B	R140C10B	R140C25B
CR112C10R	CR112C25R	CR171C10R	CR171C25R
P171533	P171534	P171539	P171540
HEK02-20.122-AS-SP010-VM-B17-B-HHC04145	HEK02-20.122-AS-SP025-VM-B17-B-HHC04147	HEK02-20.195-AS-RP010-VM-B17-B-HHC010180	HEK02-20.195-AS-RP025-VM-B17-B-HHC010190
SH 63028	SH 63029	SH 63316	SH 63317
CR100/1	CR100/3	CR180/1	CR180/3
МF CRE025CD1	-	МF CRE050CD1	-

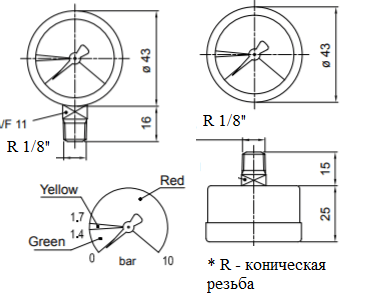

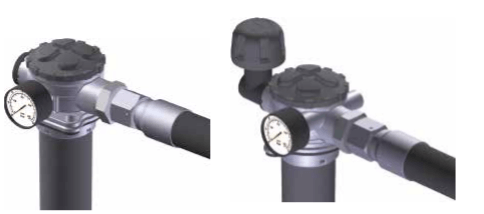

Индикатор засорённости сливного фильтра BVA, BVR визуальный:

В момент, когда фильтроэлемент сильно загрязнён, маслу сложно проходить через него, создаётся избыточное давление, стрелка на индикаторе перемещается в красную зону – фильтроэлемент требует замены. Стрелка может перемещаться в красную зону в том случае если фильтр подобран неправильно по литражу насоса!
