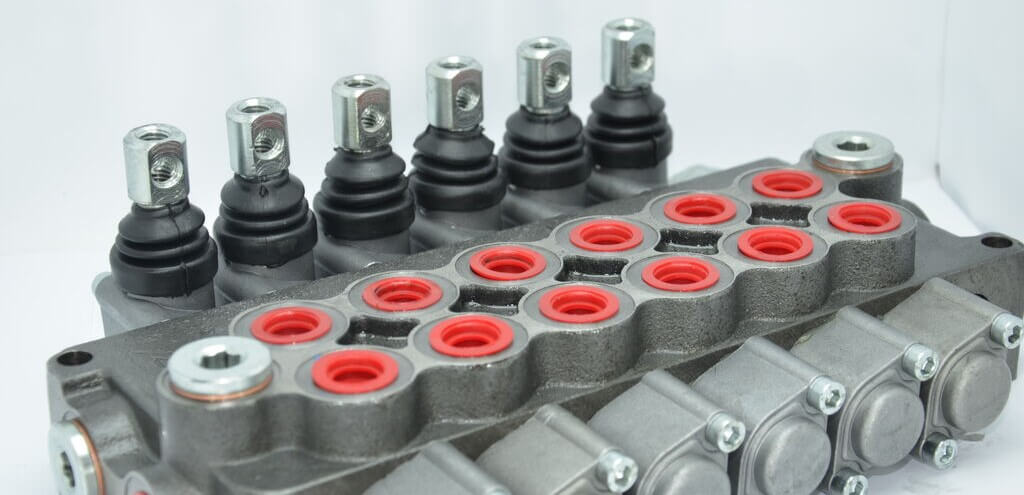

Представляют собой цельный гидроузел в чугунном или стальном корпусе. В состав распределителя, чаще всего, входит предохранительный клапан, что обеспечивает наличие двух гидравлических аппаратов в одном узле, тем самым выгодно экономя финансы потребителя.
потребитель 1; до 50л/мин
потребителя 2; до 50л/мин
потребителя 3; до 50л/мин
потребитель 1; до 80л/мин
потребителя 2; до 80л/мин
потребителя 3; до 80л/мин
потребитель 1; до 120л/мин
Моноблочные распределители можно использовать как по отдельности, так и соединять 2 и более, при помощи специального переходного штуцера.
Управление в большинстве случаев осуществляется механически (ручкой), в некоторых системах встречаются исполнения электро- и гидро-управления распределителем.
Применяется, в основном, для управления: дровоколами, небольшими прессами (пример: пресс для макулатуры), различными подъёмными и выдвижными платформами, насосными станциями (маслостанциями), вращающимися барабанами, лебёдками и т.д.
Потребителей: 1; до 50 л/мин
|
Подача (через распределитель) макс. |
Рабочее давление (макс.) |
Давление на сливе (не более) |
При подключении в паре, давление |
Кол-во потребителей |
|
50 л/мин |
315 бар |
30 бар |
180 бар |
1 |
Размеры:
*в зависимости от производителя, некоторые размеры и входные порты могут изменяться!
Гидравлическая схема
|
Порт (выход) |
Резьба |
|
Напорный - Р |
G 3/8” |
|
Рабочие порты - А, В. |
G 3/8” |
|
Сливной - Т |
G 3/8” |
Потребителей: 2; до 50 л/мин
|
Подача (через распределитель) макс. |
Рабочее давление (макс.) |
Давление на сливе (не более) |
При подключении в паре, давление |
Кол-во потребителей |
|
50 л/мин |
315 бар |
30 бар |
180 бар |
2 |

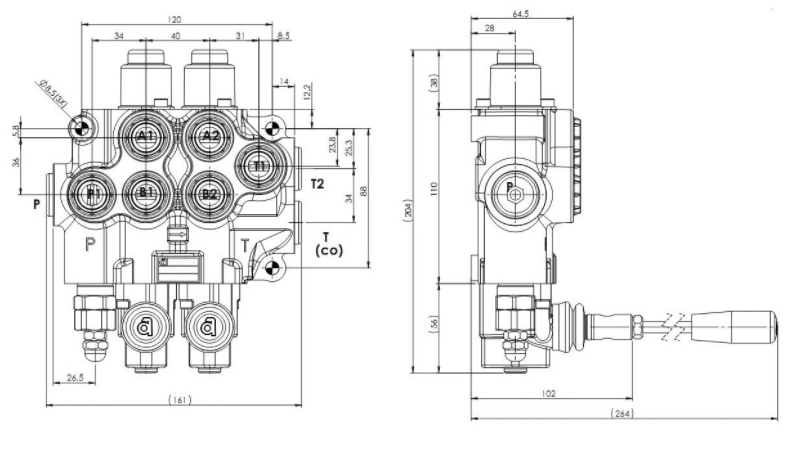

Размеры:
*в зависимости от производителя, некоторые размеры и входные порты могут изменяться!

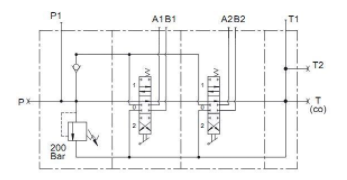

Гидравлическая схема:
|
Порт (выход) |
Резьба |
|
Напорный - Р |
G 3/8” |
|
Рабочие порты - А, В. |
G 3/8” |
|
Сливной - Т |
G 3/8” |
Потребителей: 3; до 50 л/мин
|
Подача (через распределитель) макс. |
Рабочее давление (макс.) |
Давление на сливе (не более) |
При подключении в паре, давление |
Кол-во потребителей |
|
50 л/мин |
315 бар |
30 бар |
180 бар |
3 |
Размеры:
*в зависимости от производителя, некоторые размеры и входные порты могут изменяться!

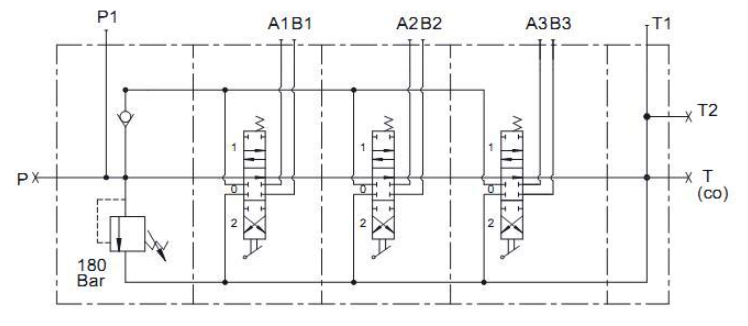

Гидравлическая схема:
|
Порт (выход) |
Резьба |
|
Напорный - Р |
G 3/8” |
|
Рабочие порты - А, В. |
G 3/8” |
|
Сливной - Т |
G 3/8” |
Потребителей: 1; до 80 л/мин
|
Подача (через распределитель) |
Рабочее давление (макс.) |
Давление на сливе (не более) |
При подключении в паре, давление |
Кол-во потребителей |
|
80 л/мин |
315 бар |
30 бар |
180 бар |
1 |
Гидравлическая схема:
|
Порт (выход) |
Резьба |
|
Напорный - Р |
G 1/2” |
|
Рабочие порты - А, В. |
G 1/2” |
|
Сливной - Т |
G 3/4” |
Потребителей: 2; до 80 л/мин
|
Подача (через распределитель) |
Рабочее давление (макс.) |
Давление на сливе (не более) |
При подключении в паре, давление |
Кол-во потребителей |
|
80 л/мин |
315 бар |
30 бар |
180 бар |
2 |
Гидравлическая схема:
|
Порт (выход) |
Резьба |
|
Напорный - Р |
G 1/2” |
|
Рабочие порты - А, В. |
G 1/2” |
|
Сливной - Т |
G 3/4” |
Потребителей: 3; до 80 л/мин
|
Подача (через распределитель) |
Рабочее давление (макс.) |
Давление на сливе (не более) |
При подключении в паре, давление |
Кол-во потребителей |
|
80 л/мин |
315 бар |
30 бар |
180 бар |
3 |
Гидравлическая схема:
|
Порт (выход) |
Резьба |
|
Напорный - Р |
G 1/2” |
|
Рабочие порты - А, В. |
G 1/2” |
|
Сливной - Т |
G 3/4” |
Потребителей: 1; до 120 л/мин
|
Подача (через распределитель) |
Рабочее давление (макс.) |
Давление на сливе (не более) |
При подключении в паре, давление |
Кол-во потребителей |
|
120 л/мин |
280 бар |
30 бар |
160 бар |
1 |
Гидравлическая схема:
