Шестерённые насосы НШ

Шестеренные насосы, внешнего зацепления, с нерегулируемым рабочим объемом, предназначены для нагнетания рабочей жидкости (гидравлических масел или синтетических жидкостей, обладающих схожими смазывающими характеристиками) в гидравлических системах тракторов, погрузчиков, автомобилей, сельскохозяйственных, коммунальных, строительно-дорожных и агрегатируемых с двигателями тракторов, машин и другой техники.

Преимущества конструкции насосов: осевая и гидравлическая балансировка, простая и надежная конструкция, низкий уровень шума при работе, большое разнообразие рабочих объемов (от 1,4 до 52 см³/об).

Насосы НШ Мастер/Master нш6-нш16 нш25-нш50 нш100 Насосы НШ Антей/Antey нш32-нш50 нш71-нш100 Применяемость по технике и аналоги нш

Пример условного обозначение насоса:

Насос НШ 32У-3 Л, где:
НШ - насос шестеренный;
32 - рабочий объем насоса (см³);
У - модификация;
М - серия Мастер;
А – серия Антей;
3- исполнение по давлению:
3: 160 бар номинальное,
4: 200 бар номинальное
Л - направление вращения ведущего ротора, левое, если смотреть со стороны привода (правое – не обозначается).

Насос (Master): НШ6М-3; НШ10М-3; НШ14М-3; НШ16М-3; НШ6М-4; НШ10М-4; НШ14М-4; НШ16М-4;

Марка		НШ6М-3	НШ10М-3	НШ14М-3	НШ16М-3
Рабочий объем / см3		6	10	14	16
Размер А		45	48	48	52,5
Размер В		104	112	112	116
Частота вращения, об/мин	минимальное	500	700	700	700
Частота вращения, об/мин	максимальное	4200	3600	3600	3600
Давление e, Р, бар	Номинальное	160	160	160	160
Давление e, Р, бар	Максимальное /maximum	210	210	210	210
Масса, кг		1,37	1,5	1,61	1,66

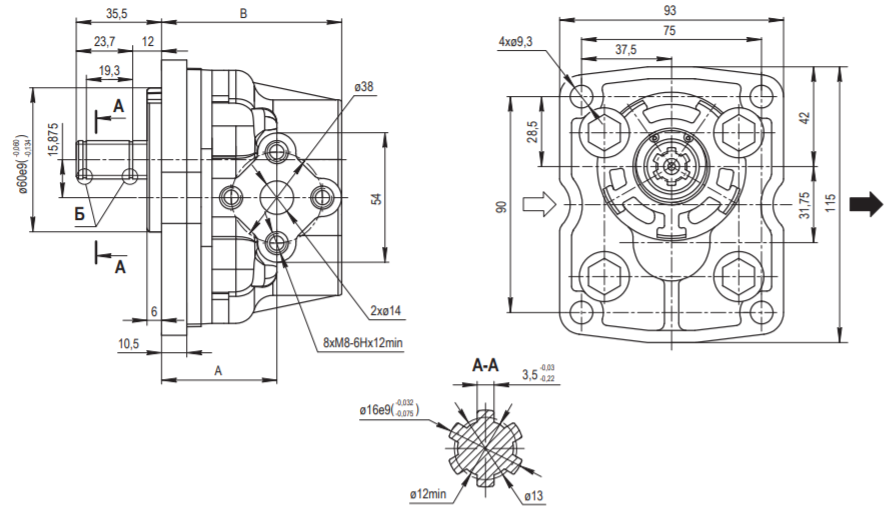

Габаритные размеры насов : НШ6М-3; НШ10М-3; НШ14М-3; НШ16М-3

Насос (Master): НШ25М-3; НШ32М-3; НШ40М-3; НШ50М-3; НШ25М-4; НШ32М-4; НШ40М-4; НШ50М-4

Марка		НШ25М-3	НШ32М-3	НШ40М-3	НШ50М-3
Рабочий объем / см3		25	32	40	50
Размер А, мм		102	102	104	115
Размер В, мм		112	112	112	108
Размер С, мм		67.5	67.5	67.5	75.5
Размер Е, мм		46	46	46	54
Частота вращения, об/мин	минимальное	500	500	500	500
Частота вращения, об/мин	максимальное	3000	3000	3000	3000
Давление e, Р, бар	Номинальное	160	160	160	160
Давление e, Р, бар	Максимальное /maximum	210	210	210	210

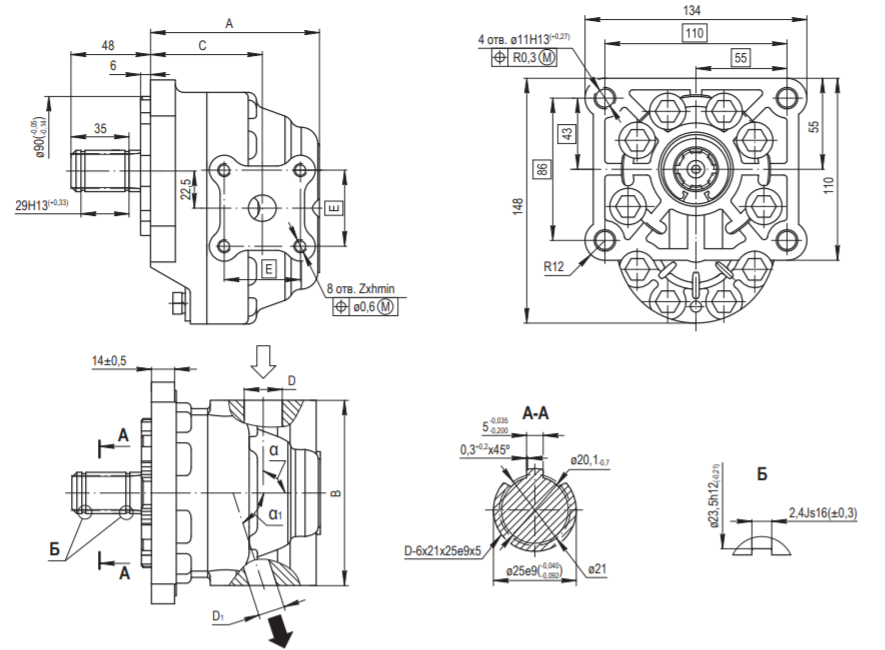

Габаритные размеры насов: НШ25М-3 НШ32М-3 НШ40М-3 НШ50М-3; НШ25М-4; НШ32М-4; НШ40М-4; НШ50М-4;

Насос (Master): НШ100М-3; НШ100М-4;

Марка		НШ100М-3
Рабочий объем / см3		100
Частота вращения, об/мин	минимальное	500
Частота вращения, об/мин	максимальное	2400
Давление e, Р, бар	Номинальное	160
Давление e, Р, бар	Максимальное /maximum	210

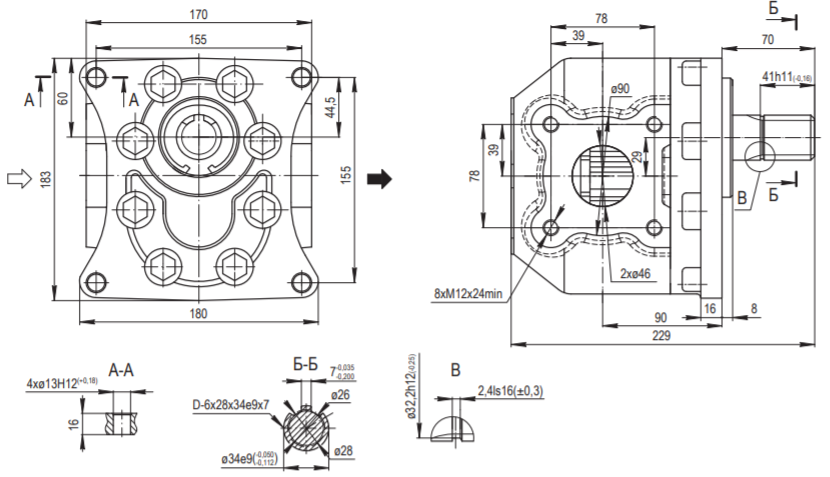

Габаритные размеры насоса: НШ100М-3; НШ100М-4;

Серия АНТЕЙ/ANTEY

Насос (АНТЕЙ/ANTEY): НШ32А-3; НШ50А-3; НШ32А-4; НШ50А-4;

Марка		НШ32А-3	НШ50А-3
Рабочий объем / см3		32	50
Размер А, мм		138	145
Размер В, мм		76	72.5
Размер E, мм		46	54
Размер D, мм		28	32
Частота вращения, об/мин	минимальное	500	500
Частота вращения, об/мин	максимальное	3000	3000
Давление e, Р, бар	Номинальное	160	160
Давление e, Р, бар	Максимальное /maximum	210	210

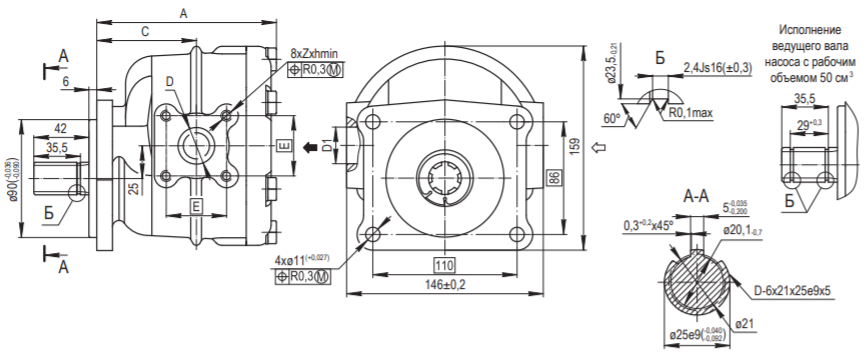

Габаритные размеры насоса: НШ32А-3; НШ50А-3; НШ32А-4; НШ50А-4;

Насос (АНТЕЙ/ANTEY): НШ71А-3; НШ100А-3; НШ71А-4; НШ100А-4;

Марка		НШ71А-3	НШ100А-3
Рабочий объем / см3		71	100
Частота вращения, об/мин	минимальное	500	500
Частота вращения, об/мин	максимальное	3000	3000
Давление e, Р, бар	Номинальное	160	160
Давление e, Р, бар	Максимальное /maximum	210	210

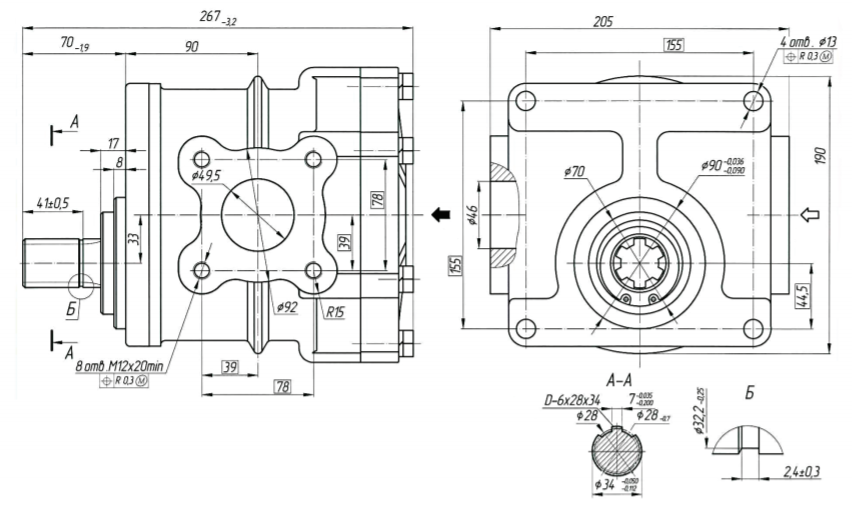

Габаритные размеры насоса: НШ71А-3; НШ100А-3; НШ71А-4; НШ100А-4;

АНАЛОГИ насосов НШ:

Давление на выходе ном., МПа	PNEVMOLUX	Bosch Rexroth	ОАО Гидросила г. Кировогдад	Союз гидравлика г. Белгород	RONZIO OLEODINAMICA (Италия)
16	CBGJ 3010 CBGJ 3010	PGF 2-2X/ PGH BG3-2X	НШ10У-3	НШ10У-3	02ZAG11
16	-	PGF 3-3X/ PGH BG4-2X	НШ32УК-3 НШ4...20Г-3 НШ32А-3 НШ32..50М-3	НШ32У-3	02ZAG31
16	-	PGF 3-3X/ PGH BG4-2X	НШ40УК-3 НШ50УК-3 НШ50А-3	НШ50У-3	03ZAG40...50
16	CBGJ 3160	PGH BG4-2X	НШ71...100А-3 НШ16..90Г-3	НШ100А-3	03ZAG60...90
20	CBGJ 3160	PGH BG5-2X	НШ250-4 НШ200Г-4	-	04ZAG190
20	-	PGF 3-3X PGH BG5-2X	НШ20...50М-4	-	-

ПРИМЕНЯЕМОСТЬ насосов НШ по технике:

НШ6Г-3
Левое вращение вала	-
Правое вращение вала	Тракторы:ХТЗ-17021, ХТЗ-17121, ХТЗ-17221, ХТЗ-153, ХТЗ-153Б, ХТЗ-180, ХТЗ-181/200, ХТЗ-120/121, ХТЗ-16031, ХТЗ-16132, ХТЗ-16231, Т-150, Т-150-05, Т-150Д (бульдозер)

НШ8Г-3
Левое вращение вала	-
Правое вращение вала	Тракторы: ЛТЗ-60АВ, ЭТЦ-160Л. Экскаваторы: ЭО-2101, ЭО2621, ЭО-2301 (на базе ЛТЗ-60АВ)

НШ10Г-3
Левое вращение вала	Тракторы: МТЗ-50/52/50Л, МТЗ-80/82/800/820, Т-4А, Т-4.02,Т-4АП2, Т-4.02Б, ТТ-4М, Т-250, Т-90П и мод., Т-70С, Т-70В, Т-90, Т-16М, ХЗТСШ-16М, ТДТ-55А, ЛХТ-55, ТБ-1, ДТ-75 всех мод. Экскаваторы: ЭО 2628, ЭО-2626А (МТЗ-82). С/х машины: КСКУ-6 «Херсонец-200», КСК-4-1, СК-5М НИВА, ДОН-680, 1200, 1500; Полесье-250, Сибиряк, Енисей-1200, Кедр, КСКУ-6, КС-6Б, КСК-4, КСК-100, КПС-5Г,КСГ-Ф-70А. Дорожные машины: Д-122, ГС 10.01, ДЗ-180А
Правое вращение вала	Тракторы: ХТЗ-2511, ХТЗ-3510, ВТЗ-2027, ВТЗ-2032, Т-30А, Т-25 и мод., ЛТЗ-60АВ, ЭТЦ-160Л, К-702М, К-744-1, ВТ-100, ВТ-130. Экскаваторы: ЭО-2629 (ЮМЗ-6Л), ЭО-2621В (ЮМЗ). С/х машины: РКМ-6-01. Погрузчики: ПЭА-1, ПЭА-1А

НШ10У-3
Левое вращение вала	С/х машины: СК-6-11, СК-6А, КСКУ-6, КСКУ-6А, КСК-4-1, КС-6, КС-6Б, КСК-100, КСК-100А-1, КСК-100А, КС-6Б-01, КС-6Б-02, КС-6Б-05. Тракторы: Т25А, Т25А-3, Т16М, Т16ММЧ, Т16МГ, Т16МГМЧ, ТТ-4М, ТТ-4М-01, Т4-А, Т4-АП2, ТТ-2, ДТ-75 всех модиф., ДТ-175М/Т/С выпуска с 1989 г. Двигатели: А-41 (до 1988 г.), СМД-14БН (до 1989 г.), СМД-14НГ, СМД-18Н, СМД-18Н-03, СМД-19, СМД-20, СМД-21, СМД-22, СМД-17КН, СМД-23, СМД-24, СМД-31А, СМД-22А (до 1984 г.)
Правое вращение вала	Тракторы: ЮМЗ-6 всех мод-й, ХТЗ-1410, ХТЗ-3130, ДТ-175 всех мод-й (до 1989 г.), Т-25.01, Т-35.01. Экскаваторы: ЭО2621, ЭО2629, ЭО2621В, ЭО2627, ЭО-2101, ЭО-2621, ЭО-2301 (ЛТЗ-60АВ), ПМ-1. Автогрейдеры: А-120. Погрузчики: ПЭА-1, ПЭА-1А. Двигатели: Д-65

НШ14Г-3
Левое вращение вала	Тракторы: МТЗ-1221, МТЗ-1521 (с 1998 г.), МТЗ-1022 (с 2001 г.)
Правое вращение вала	-

НШ16Г-6
Левое вращение вала	Автопогрузчики: мод. 41306 (с двигателем Д-240). Тракторы: МТЗ-1221, МТЗ-1521 (до 1998 г.)
Правое вращение вала	-

НШ32УКФ (аналог НШ32М-4)
Левое вращение вала	Тракторы: Т-130, Т-170, Т-40, ЛТЗ-55, Т-150К, Т-4А, ТТ-4М всех мод., ДТ-75 всех модиф. с гидросист. на 16МПа, Т-90, ЮМЗ всех мод. Экскаваторы: ЭО2621В (база ЮМЗ); Самосвал: КамАЗ. Сельхозмашины: НИВА, Енисей-1200, Кедр, Сибиряк, КСК-4-1, УКМ-2, АПМ-2, УПМ-2, КПС-5Г. Погрузчики: Т-156. Автомобили: ЗИЛ-ММЗ, САЗ, ФАЗ всех мод
Правое вращение вала	Тракторы: Т-4АП2, Т-70С, Т-70В, МТЗ-1005, 1022, 1025, 1221, 1521, 1522, 50/52. С/х машины: КСКУ-6, КСГ-3, КС-6Б, КСТ-3А, КСК-100, ДОН-680, 1200, 1500; Полесье-250, КСГ-Ф-70А. Автомобили: БелАЗ-7549/7512, УРАЛ-5557/5920. Погрузчики: ПЭ-08Б, ПЭ-Ф-1А, 4045М, 4018, 40181, В-130С Двигатели: Д-65

НШ32А-3
Левое вращение вала	Тракторы: ТТ-4, Т-4А, Т-4АП2, ДТ-75 всех модиф. с гидросист. на 16МПа; Т-90, Т-40, ЛТЗ-55. А/самосвалы: КамАЗ
Правое вращение вала	Тракторы: МТЗ-80/82/800/820/100/102 (кроме МТЗ-50/52, 1005, 1025, 1221, 1521, 1522); Т-70С, Т-70В, Т-4АП-2. С/х машины: КСК-100, КСКУ-6, ДОН-680, 1200, 1500; Полесье-250, КСГ-Ф-70А. Погрузчики: 40181. Автомобили: БелАЗ-7549/7512

НШ32У-3
Левое вращение вала	Тракторы: ДТ-75 и мод.(с 1990 г.), Т170М. Т-130, Т-170, Т-150К всех мод. Комбайны: НИВА, Сибиряк, Кедр, Енисей-1200, КСК–4–1, УКМ–2, АПМ–5. Автосамосвалы: ЗИЛ, ЗИЛ-ММЗ, ГАЗ-САЗ-3507, ГАЗ-САЗ-25041, ГАЗ-САЗ-25042, ФАЗ всех модификаций, КАЗ-4540, КАМАЗ. Бульдозеры: Б10.02. Погрузчики: Т-156
Правое вращение вала	Тракторы: МТЗ-50/52/50Л, МТЗ-1005/1025, МТЗ-1221, МТЗ-1522. Погрузчики: ПЭ-Ф-1А, ПЭ-08Б. С/х машины: КС-6Б, КСКУ-6, КСГ-3, 2А, МПУ-1А, ЛКП-1, КСТ-3А. Автопогрузчики: 4045М, 4018. Автогрейдеры: ДЗ-98. Автомобили: МАЗ всех мод-й. Экскаваторы: ЭО4225А, ЭО2507, ЭТР224. Коммунальные машины: КТМ-1. Автосамосвалы: УРАЛ 5557

НШ50А-3
Левое вращение вала	Тракторы: Т-150, Т-150К, ТБ-1 всех модиф., К-744Р, Т-4А, ТТ-4, Т-4АП2; ДТ-75 всех модиф. с гидросистемой на 10 МПа. С/х машины: РКМ-6, ИРТ-165, ПГШ-1.06, СПС-4.2А. Автомобили: КрАЗ, МоАЗ, БелАЗ 75481
Правое вращение вала	Тракторы: ДТ-175, Т-250, Т-180. Погрузчики: ПЭА-1,0, ЭО-2628. С/х машины: ПНД-250, РЖУ-3,6, МКО-3, ПГХ-0.5, ПГ-02А. Автогрейдеры: ДЗ-140, Д-122. Автомобили: МоАЗ-546П/6014

НШ50У-3
Левое вращение вала	Тракторы: ТДТ-55, ЛХТ-55, ТБ-1 (с двиг. СМД), Т-150, Т-150К, ДТ-75МЛ (до 1990 г.). Погрузчики: МоАЗ-4048. Автогрейдеры: ДЗ-122. Автомобили: VOLAT 543, МАЗ VOLAT 74131, VOLAT 75165, VOLAT 7429, МАЗ 64227. Свеклопогрузчики: СПС-4,2А-02. Свеклокомбайны: РКМ6-01
Правое вращение вала	Погрузчики: ПЭА-1,0. Тракторы: Т-180Г. Экскаваторы: ЭО-2628. Автогрейдеры: ДЗ-140, ДЗ-98, ДЗ-180. Скреперы: МоАЗ-6014. Автомобили: БелАЗ 75406, 75481, МАЗ 5516

НШ50М-4
Левое вращение вала	Тракторы: Т-250, Т-150К, Т-150, ХТЗ-121, ХТЗ-200, ХТЗ-17021 и модиф., ТБ-1М. Автоскреперы: МоАЗ 6014. С/х машины: РКМ-6, СПС-4.2А. А/грейдеры: Д122. А/самосвалы: КрАЗ 6510/6510001, МАЗ 64227, БелАЗ 75406/75481
Правое вращение вала	Тракторы: ДТ-175, Т-250, Т-180. Погрузчики: ПЭА-1,0, ЭО-2628. С/х машины: ПНД-250, РЖУ-3,6, МКО-3, ПГХ-0.5, ПГ-02А. Автогрейдеры: ДЗ-140, Д-122. Автомобили: МоАЗ-546П/6014

НШ71А-3
Левое вращение вала	Тракторы: К-700А, К-701М, К-703, ВМ-4А. Автогрейдеры: ДЗ-98В. Автопогрузчики: 40814, 74013, 4014, 40816 С/х машины: ПСА-2,7
Правое вращение вала	-

НШ100А-3
Левое вращение вала	Тракторы: Т-130Г, Т-170Г-всех модиф., К-700А, К-701, К-702, К-703, К-744Р. Погрузчики: 40181. Автомобили: МоАЗ-4048, БелАЗ-7549, БелАЗ-7512. Лесные машины: ПЛ-1В, ВМ-4А, ЛТ-33, ПСЛ-2А; Экскаваторы: ЭО2626/2627. А/скреперы: ДЗ-13, ДЗ-115
Правое вращение вала	Тракторы: Т-500, Т-25.01, Т-35.01, Т-50.01. Автомобили: БелАЗ-7549/7512. Погрузчики: Т-156. Экскаваторы: ЭО2629А/2628/В-3. С/х машины: АПМ-5. А/скреперы: МоАЗ-7405-4586, МоАЗ-75051, ДЗ-13, ДЗ-115. Лесные машины: ЛП-18А, ЛО-113, ТБ-1, ЛО-15С, ЛТ-72А, ЛО-13С, ПСЛ-2А. Трубоукладчики: ТГ 321А, ТГ 503Я

НШ250-4
Левое вращение вала	Погрузчики: ТП330, ТП500
Правое вращение вала	Тракторы: Т-330, Т-500, Т-25.01, Т-35.01, Т-50.01

НШ 32-10-3
Левое вращение вала	Тракторы: Т-28Х4 (дизель Д-144), ПК-12.01, Т-50.01-погрузчик колёсный ЧЗПТ (Трактор Т-40)
Правое вращение вала	Тракторы: ТТЗ-80 (дизель Д-240).

ГМШ 32-3
Левое вращение вала	Сельхозмашины: МЖТ-10, МЖТ-16, МЖТ-Ф-6. Сеялки: СУПН-6, СУПО-6
Правое вращение вала	Разбрасыватели удобрений, коммунальные машины

ГМШ 50-3
Левое вращение вала	-
Правое вращение вала	Сельхозмашины: КСКУ-6, РЖУ-3.6, МКО-3.

ГМШ 100-3
Левое вращение вала	Сельхозмашины: ЦТА-10-701, АПМ-5, МЖА-6-130В1 Лесная машина: ВМ-4А
Правое вращение вала	Сельхозмашины: АПМ-5

НШ 100-50А-3
Левое вращение вала	Т-15, Т-20 и мод., ТГ-221, ТГ-301
Правое вращение вала	ДТ-175, Т-250, Т-180, ПЭА-1,0, ЭО-2628, ПНД-250, РЖУ-3,6, МКО-3, ПГХ-0.5, ПГ-02А, ДЗ-140, ДЗ-122, МоАЗ-546П/6014
