Гидрораспределители станочные (золотниковые) (стыковые)

Гидравлический распределитель - устройство, которое служит для изменения направлений потока рабочей жидкости в гидроприводе, при наличии внешнего сигнала.

Распределитель ДУ 6 Распределитель ДУ 10 Таблицы аналогов распределителей ДУ 6 ДУ 10

Переключая распределитель можно менять соединение гидравлических линий, направляя рабочую жидкость к выбранным гидравлическим агрегатам. Управление распределителем осуществляется при помощи электромагнита, который перемещает золотник в нужное положение, либо вручную (рычажком). Электромагниты управления чаще всего встречаются 12В, 24В – постоянного тока и 110В (часто в станочном оборудовании), 220В – переменного тока.

Распределители могут различаться по количеству подводимых линий, наиболее часто применяются четырех линейные гидрораспределители, к ним подводится 4 линии:

• p - давление
• t - слив
• a - выход а (например, подвод жидкости в поршневую полость гидроцилиндра)
• b - выход b (например, подвод рабочей жидкости в штоковую полость гидравлического цилиндра)

Применяются как на технологическом оборудовании, так и в мобильных (самоходных) машинах и установках. Присоединение распределителя осуществляется в стык к монтажной плите (стальная или алюминиевая).

Производители: ATOS (Италия), HAIRISEN (Китай), ГИДРОАППАРАТ (Россия), «REXROTH» (Германия), VICKERS (Великобритания), «PARKER» (США), «KLADIVAR» (Poclain Hydraulics Group) (Словения), «DUPLOMATIC» (Италия), «ARON» (Италия), Caproni (Болгария), Ponar (Польша), IOW (Китай), ArgoHytos (Чехия)

Гидрораспределители CETOP 3 (ISO 03), ДУ=6 мм, ВЕ6

Производители: ATOS (Италия), HAIRISEN (Китай), ГИДРОАППАРАТ (Россия), «REXROTH» (Германия), VICKERS (Великобритания), «PARKER» (США), «KLADIVAR» (Poclain Hydraulics Group) (Словения), «DUPLOMATIC» (Италия), «ARON» (Италия), Caproni (Болгария), Ponar (Польша), IOW (Китай), ArgoHytos (Чехия)

Аналоги: таблицу аналогов смотри ниже.

Применение: станочная и мобильная гидравлика

Характеристики:

Размеры:

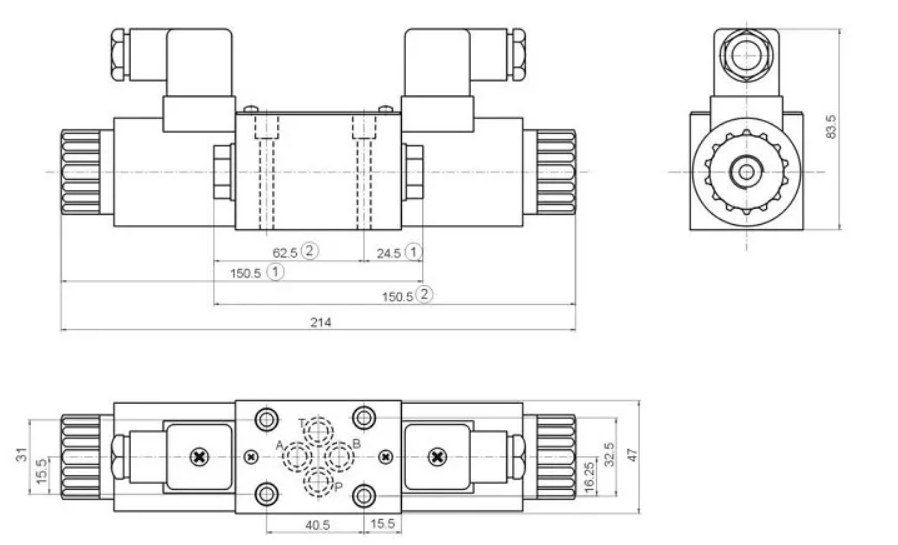

Распределители с двумя электромагнитами (ДУ 6 мм)

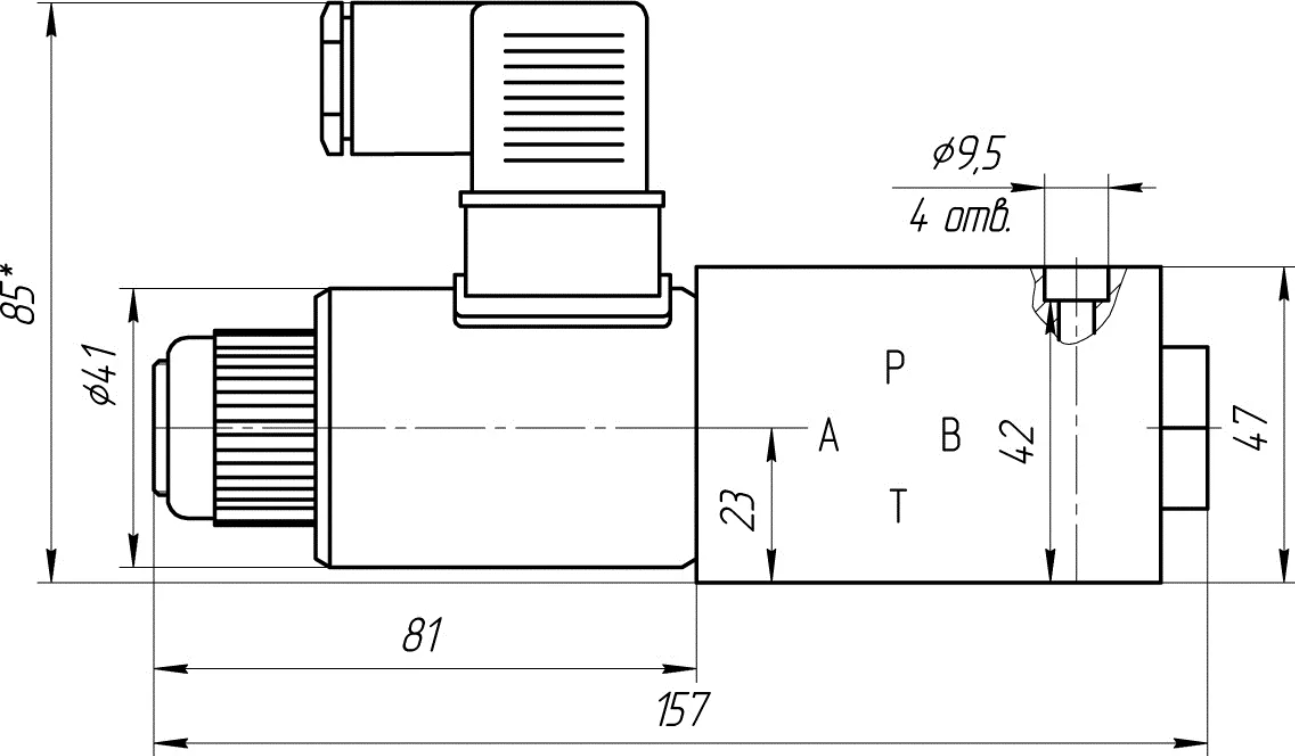

Распределители с одним электромагнитом (ДУ 6 мм)

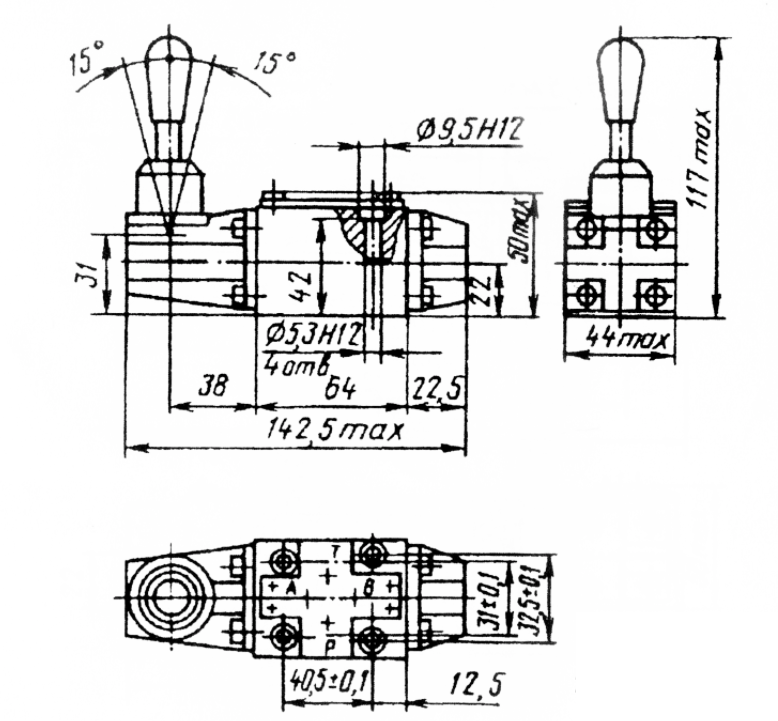

Распределители с ручным управлением (ДУ 6 мм)

*в зависимости от производителя, некоторые размеры могут изменяться!

Гидравлические схемы распределителей:

• 14 схеме по Российской классификации соответствуют распределители Atos 0710, Duplomatic S2, Parker 2C, Caproni 00, Rexrot H
• 24 схеме соответствуют распределители Atos 0718, Duplomatic S10, Parker 6С, Caproni 05, Rexrot M
• 34 схеме соответствуют распределители Atos 0713, Duplomatic S3, Parker 4C, Caproni 04, Rexroth J
• 44 схеме соответствуют распределители Atos 0711, Duplomatic S1, Parker 1C, Caproni 01, Rexroth EB
• 64 схеме соответствуют распределитли, Atos 0714, Duplomatic S4, Parker 9C, Caproni 02, Rexroth G и т.д
• 574 схеме соответствуют распределители Atos 0630/2, Duplomatic TA002, Parker 30B, Caproni 11, Rexroth C

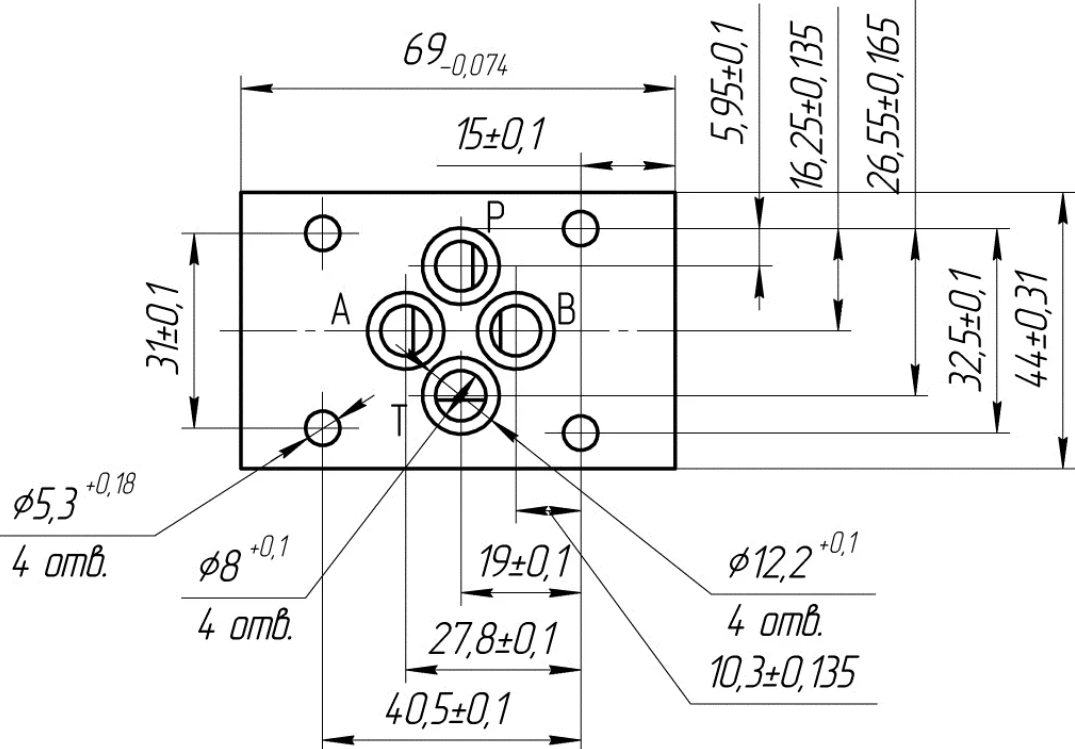

Присоединение к гидравлической плите:

Гидрораспределители CETOP 5 (ISO 05), ДУ=10 мм, ВЕ10.

Производители: ATOS (Италия), HAIRISEN (Китай), ГИДРОАППАРАТ (Россия), «REXROTH» (Германия), VICKERS (Великобритания), «PARKER» (США), «KLADIVAR» (Poclain Hydraulics Group) (Словения), «DUPLOMATIC» (Италия), «ARON» (Италия), Caproni (Болгария), Ponar (Польша), IOW (Китай), ArgoHytos (Чехия)

Аналоги: таблицу аналогов смотри ниже.

Применение: станочная и мобильная гидравлика

Характеристики:

Размеры:

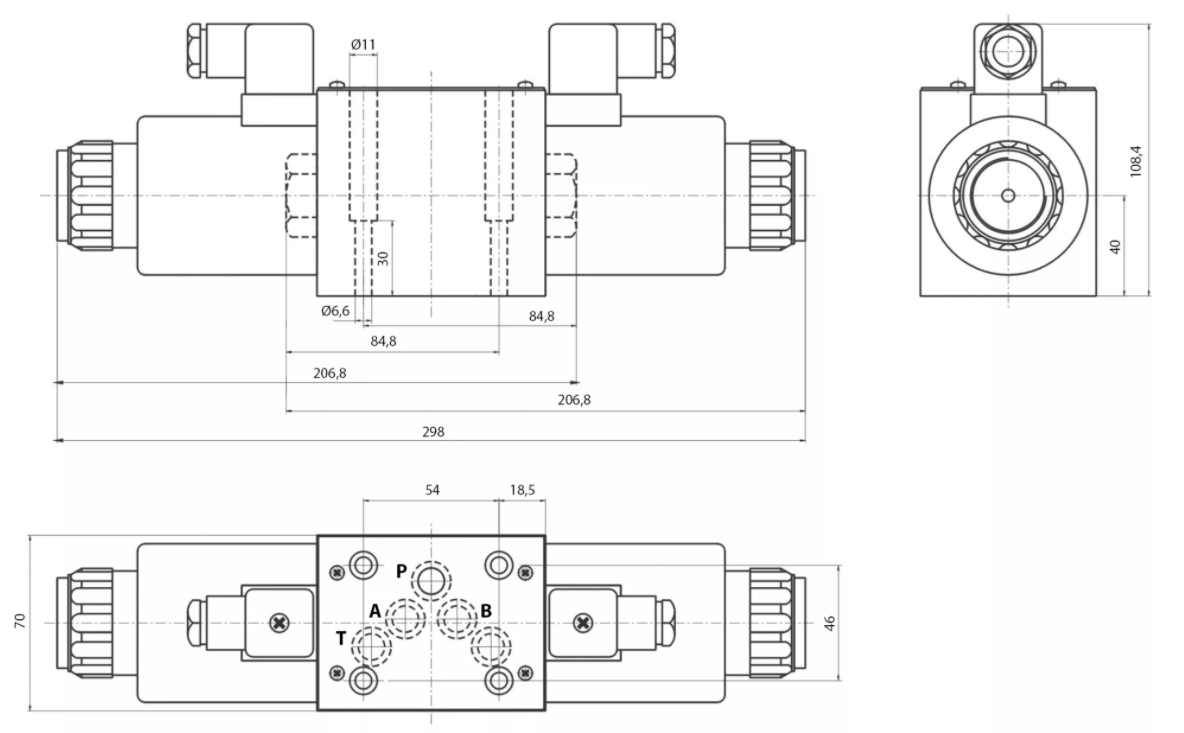

Распределители с двумя электромагнитами (ДУ 10 мм)

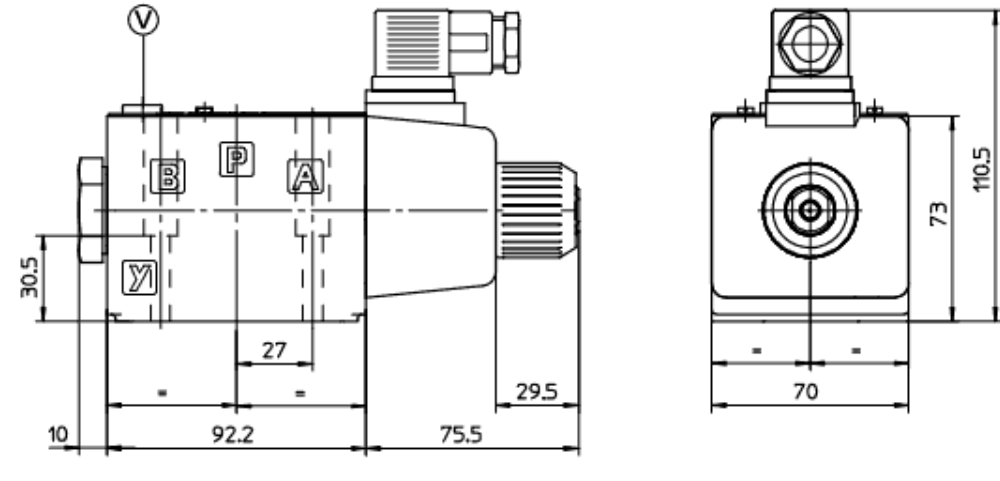

Распределители с одним электромагнитом (ДУ 10 мм)

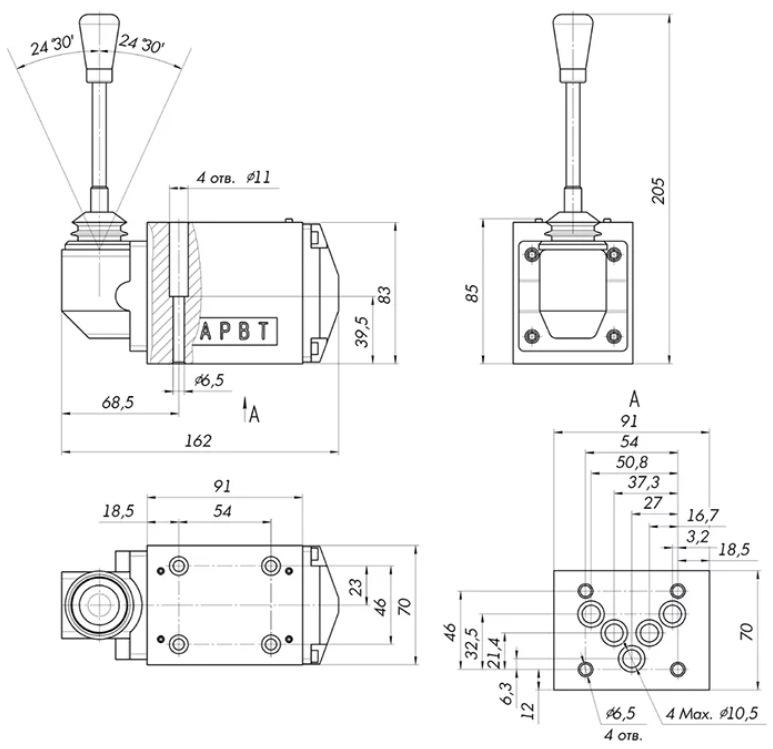

Распределители с ручным управлением (ДУ 10 мм)

*в зависимости от производителя, некоторые размеры могут изменяться!

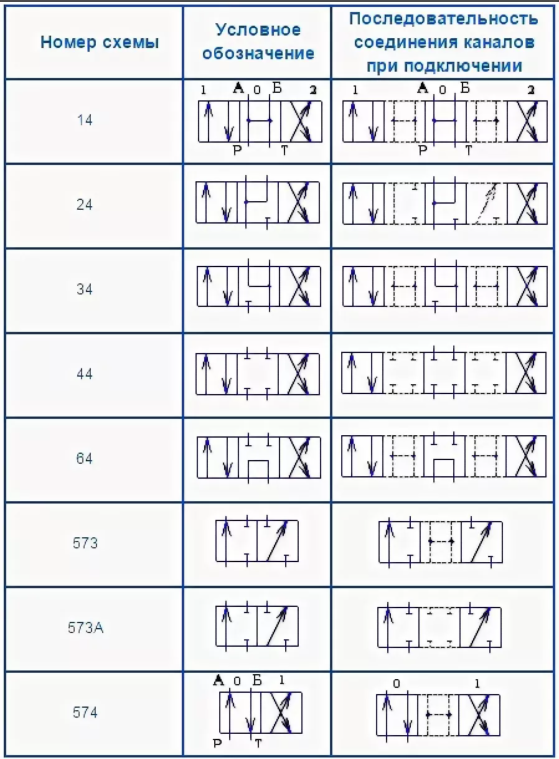

Гидравлические схемы распределителей:

• 14 схеме по Российской классификации соответствуют распределители Atos 0710, Duplomatic S2, Parker 2C, Caproni 00, Rexrot H
• 24 схеме соответствуют распределители Atos 0718, Duplomatic S10, Parker 6С, Caproni 05, Rexrot M
• 34 схеме соответствуют распределители Atos 0713, Duplomatic S3, Parker 4C, Caproni 04, Rexroth J
• 44 схеме соответствуют распределители Atos 0711, Duplomatic S1, Parker 1C, Caproni 01, Rexroth EB
• 64 схеме соответствуют распределитли, Atos 0714, Duplomatic S4, Parker 9C, Caproni 02, Rexroth G и т.д
• 574 схеме соответствуют распределители Atos 0630/2, Duplomatic TA002, Parker 30B, Caproni 11, Rexroth C

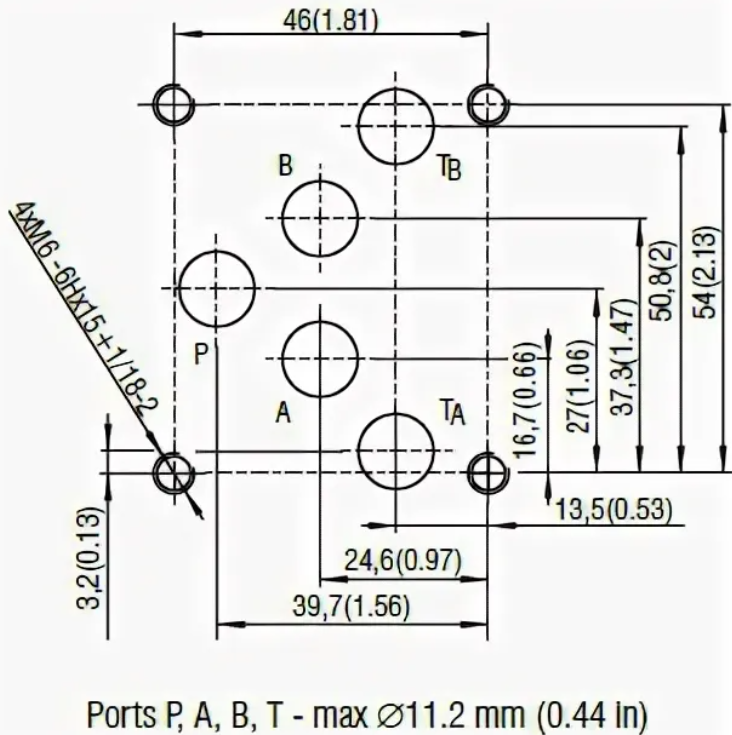

Присоединение к гидравлической плите:

Таблицы аналогов золотниковых распределителей СЕТОР (ДУ6, ДУ10)

Если в приведённых таблицах Вы не нашли свой распределитель, наши специалисты помогут Вам подобрать аналог гидрораспределителя

Распределители с двумя электромагнитами (ДУ 6 мм)

Распределители с одним электромагнитом (ДУ 6 мм)

Распределители (ДУ 10 мм)
