Насосы радиально поршневые

Радиально-поршневые насосы типа Н400 применяются в областях промышленности связанных с высоким давлением (до 400 бар). В прессах, в установках для обработки полимеров, зажимных устройствах станков и во многих других областях применения, где требуются значения рабочего давления до 400 бар. Только радиально поршневые насосы способны работать длительно при столь высоких давлениях.

Насосы Н 400 Е, Н 401 Е, Н 403 Е (Н 400 УР, Н 401 УР, Н 403 УР) работают на чистом минеральном масле с кинематической вязкостью 21-211 сСт(мм2/с) при температуре масла +10…+50°С и окружающей среды 0…+50°С

Насосы работают на масле, очищенном не грубее 13 класса по ГОСТ 17216-71, при номинальной тонкости фильтрации 25 мкм. Рекомендуемые марки масел: HLP32, HLP46, HLP68, МГЕ32, МГЕ46, ВМГЗ ИГП-30, ИГП-49 ТУ.3.810.1413-97; ВНИИ ИП-403 ГОСТ 16728-78, индустриальные И-20А...И40А ГОСТ 20799-88.

КПД:0,82-0,85;

1) Насос радиально поршневой (эксцентриковый) МН-400Е; Н400Е; Н400УР – реверсивные; МН-400У; Н400У –правое вращение;

радиалка

МН-400Е: Производитель «Гидропневмоаппарат», Украина;

Н400Е: Производитель "ТД "Завод Коммунар", Россия;

Н400УР: Производитель АООТ "Ереванский завод "Гидропривод", Армения;

УХЛ4 – умеренно холодный климат; О4 – общеклиматическое исполнение

Рабочий объем / Displacement, Vg		4 сm3
Частота вращения / Speed	минимальное / minimum	900 об/мин
Частота вращения / Speed	максимальное	1500 об/мин
Давление / Pressure, Р	номинальное / rated	200 бар (20МПа)
Давление / Pressure, Р	Максимальное /maximum	250 бар (25МПа)
Подача* / Flow*, Q	минимальная / minimum	3 л/мин
	номинальная / rated	5 л/мин
	максимальная / maximum	6 л/мин
Масса		15,5 кг

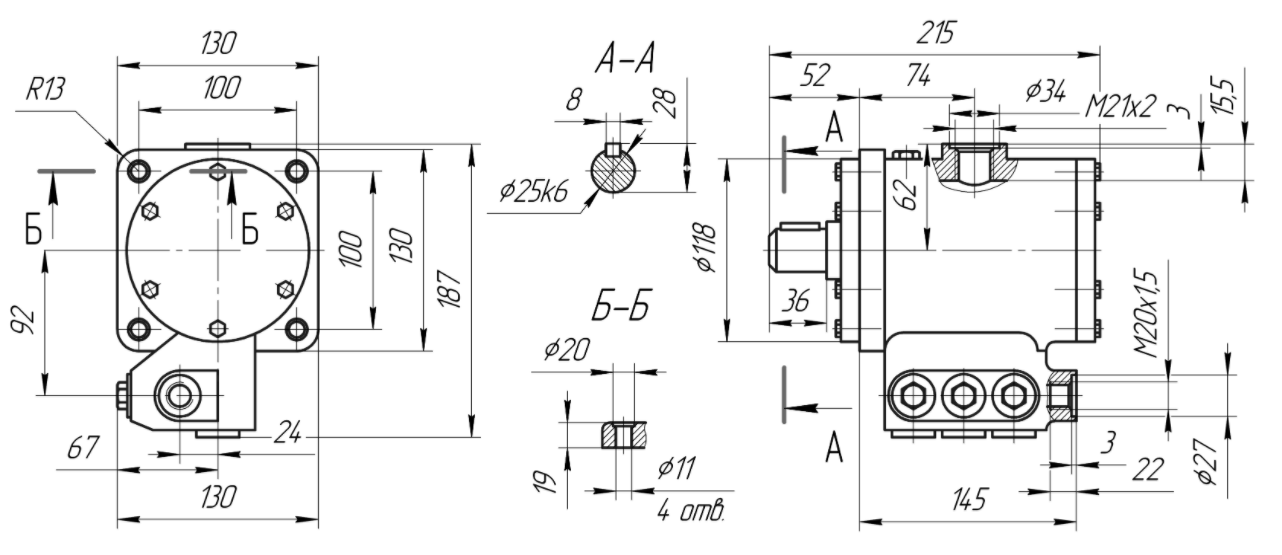

Габаритные размеры насов : МН-400Е; Н400Е; Н400УР; МН-400У; Н400У;

Насос радиально поршневой (эксцентриковый) МН-401Е; Н401Е; Н401УР – реверсивные; МН-401У; Н401У –правое вращение;

радиально-поршневой насос

МН-400Е: Производитель «Гидропневмоаппарат», Украина;

Н400Е: Производитель "ТД "Завод Коммунар", Россия;

Н400УР: Производитель АООТ "Ереванский завод "Гидропривод", Армения;

УХЛ4 – умеренно холодный климат; О4 – общеклиматическое исполнение

Рабочий объем / Displacement, Vg		12,5 сm3
Частота вращения / Speed	минимальное / minimum	900 об/мин
Частота вращения / Speed	максимальное	1500 об/мин
Давление / Pressure, Р	номинальное / rated	320 бар (32МПа)
Давление / Pressure, Р	Максимальное /maximum	400 бар (40МПа)
Подача* / Flow*, Q	минимальная / minimum	12 л/мин
	номинальная / rated	18 л/мин
	максимальная / maximum	20 л/мин
Масса		38 кг

Габаритные размеры насов : МН-401Е; Н401Е; Н401УР; МН-401У; Н401У;

радиально-поршневой насос правого вращения

Насос радиально поршневой (эксцентриковый) МН-403Е; Н403Е; Н403УР – реверсивные; МН-403У; Н403У –правое вращение;

радиально-поршневой насос 403

МН-400Е: Производитель «Гидропневмоаппарат», Украина;

Н400Е: Производитель "ТД "Завод Коммунар", Россия;

Н400УР: Производитель АООТ "Ереванский завод "Гидропривод", Армения;

УХЛ4 – умеренно холодный климат; О4 – общеклиматическое исполнение

Рабочий объем / Displacement, Vg		25 сm3
Частота вращения / Speed	минимальное / minimum	900 об/мин
Частота вращения / Speed	максимальное	1500 об/мин
Давление / Pressure, Р	номинальное / rated	320 бар (32МПа)
Давление / Pressure, Р	Максимальное /maximum	400 бар (40МПа)
Подача* / Flow*, Q	минимальная / minimum	22 л/мин
	номинальная / rated	35 л/мин
	максимальная / maximum	38 л/мин
Масса		47 кг

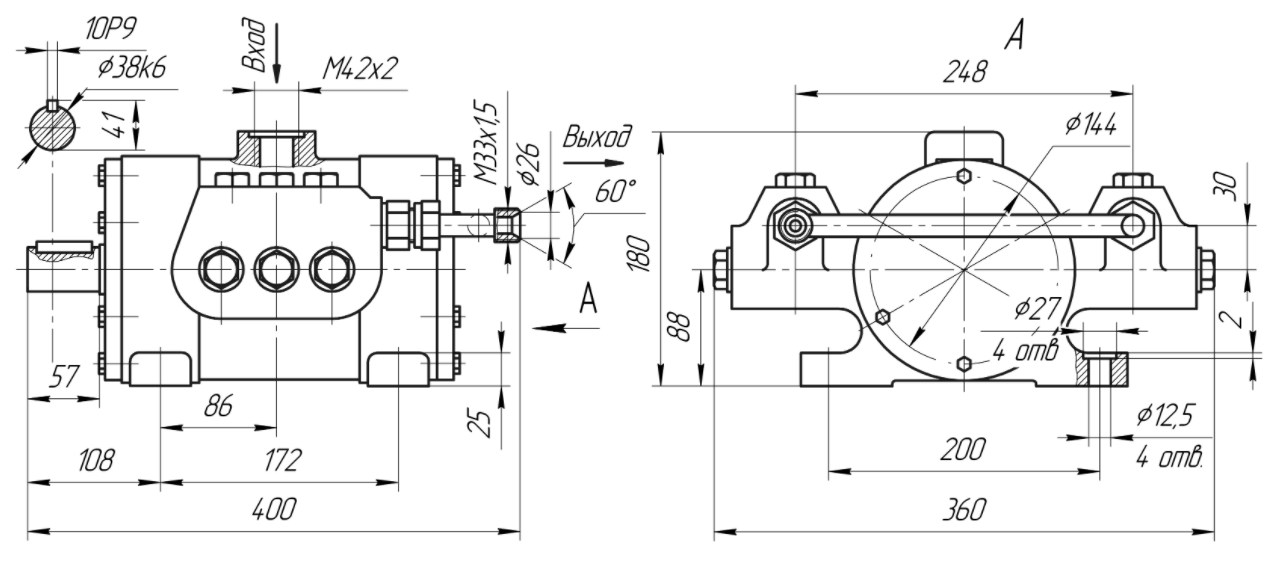

Габаритные размеры насов : МН-403У; Н403У;

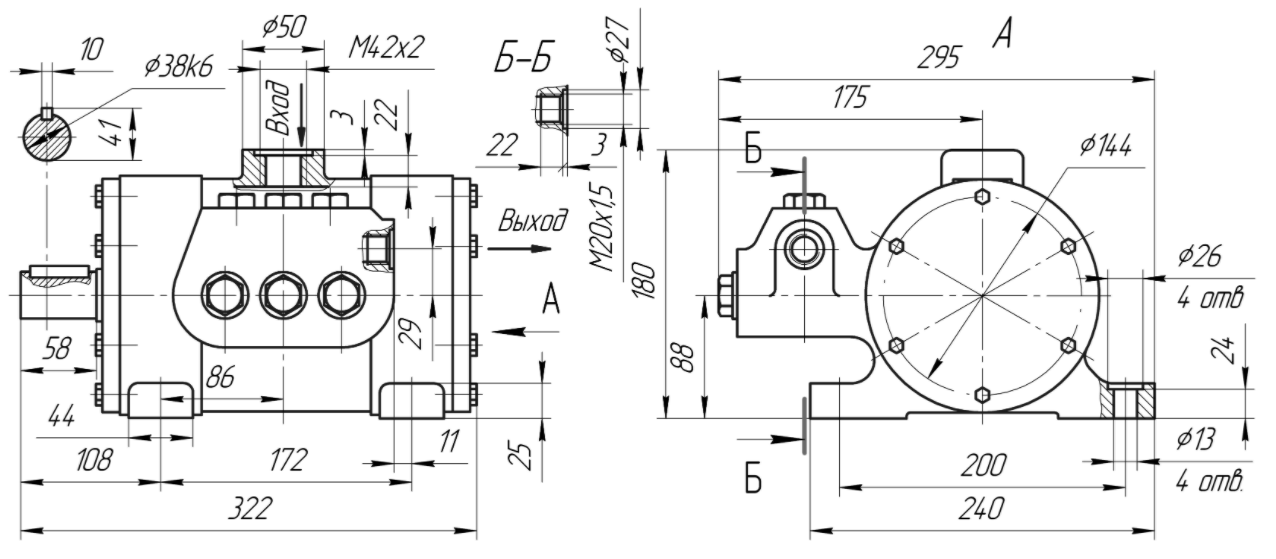

Габаритные размеры насов : МН-403Е; Н403Е; Н403УР;

Насос радиально поршневой НПА4/32; НПА16/32; НПА32/32

радиально-поршневой насос 403

Производитель: Шахтинский завод «Гидропривод», Россия.

Направление вращения – правое НПА…/32-01;

Направление вращения – левое НПА…/32-01Л;

Рекомендуемые марки масел: ВМГЗ ТУ38.101479, МГЕ-46В ТУ 38.001347, ТНК Гидравлик HLP 32, 46, 68 ТУ38.301-41-180-01, ЛУКОЙЛ Гейзер СТ 22, 32, 46 ТУ/ТШ 0253-011-79345251-2008.

Рабочий объем / Displacement, Vg		4 сm3	16 сm3	32 сm3
Частота вращения / Speed	минимальное / minimum	900 об/мин	900 об/мин	900 об/мин
Частота вращения / Speed	максимальное	1500 об/мин	1500 об/мин	1500 об/мин
Давление / Pressure, Р	номинальное / rated	320 бар (32МПа)	320 бар (32МПа)	320 бар (32МПа)
Давление / Pressure, Р	Максимальное /maximum	400 бар (40МПа)	400 бар (40МПа)	400 бар (40МПа)
Подача* / Flow*, Q	минимальная / minimum	4 л/мин	16	32
	номинальная / rated	4,7л/мин	19,5	40,8
	максимальная / maximum	5 л/мин	22	44
Масса		21 кг	48	48

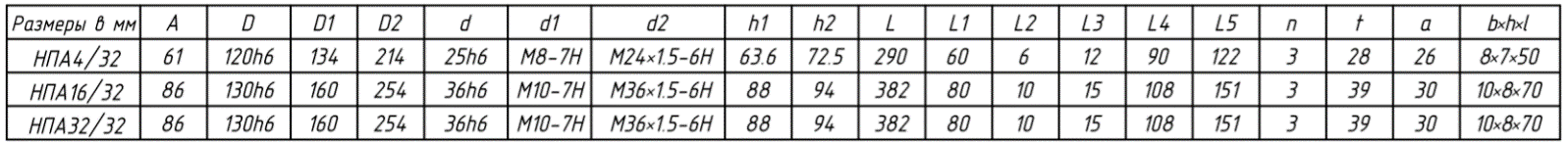

Габаритные размеры насов : НПА4/32; НПА16/32; НПА32/32;

Насос радиально поршневой 50НР (50НР4, 50 НР6,3, 50НР8, 50НР10, 50НР14, 50НР16, 50НР32, 50НР63;

радиально-поршневой насос 403 станок

Производители «Гидропневмоаппарат», Украина

"ТД "Завод Коммунар", Россия

Насосы изготавливаются одноотводные 50 НР и двухотводные 50 НР.../2

Марка насоса	Подача (расход)	Давление	Частота вращения об/мин			Мощность	Масса Без масла
	л/мин	МПА	мин	ном	макс	Квт	кг
			300	1500	1800
50НР 4	5,5	50				4,9	19
50 НР 6,3	8,6	50				7,7	19
50НР 14	19,3	50				17,2	23
50 НР 14/2	2*9,6	50				17,2	23
50НР 10	13,6	50				12,1	33
50НР 16	22	50				19,5	33
50 НР 25	33,5	50				29,8	39
50 НР 25/2	2*16,7	50				29,8	39
50 НР 32	44,1	50				39,2	39
50 НР 32/2	2*22	50				39,2	39
50 НР 63	88	50				74	77
50 НР 63/2	2*44	50				74	77

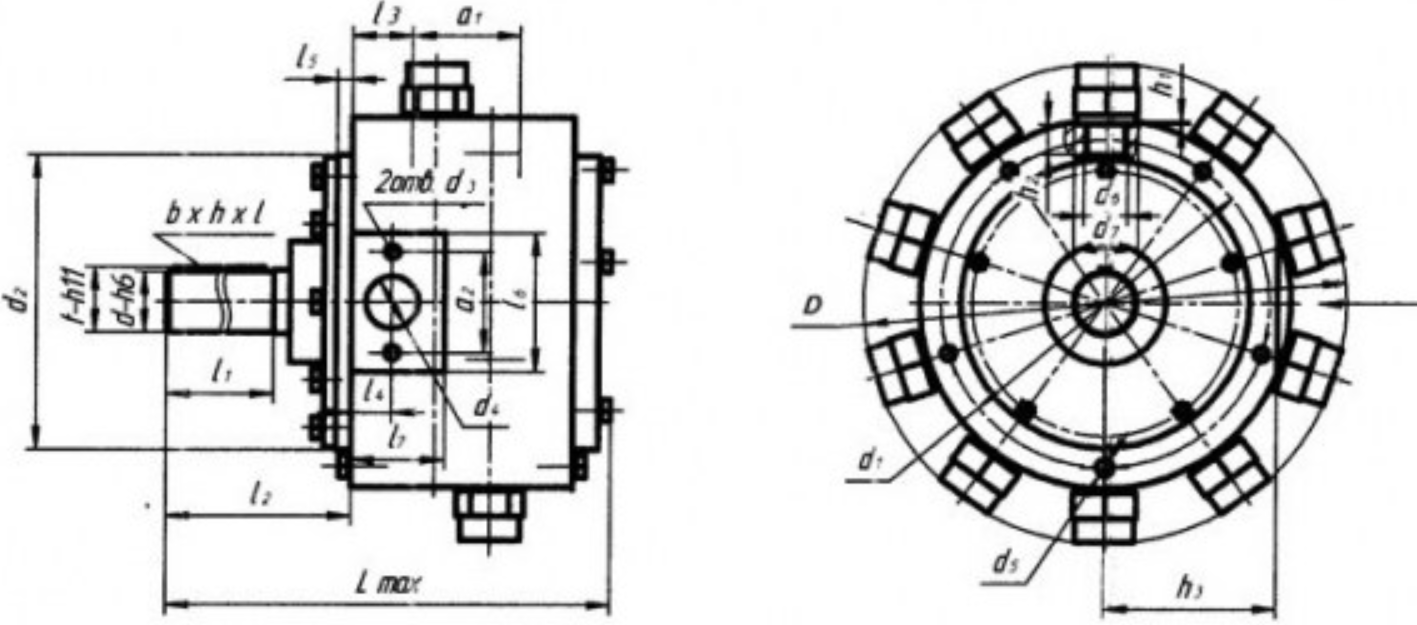

Габаритные размеры насов : 50НР4, 50 НР6,3, 50НР8, 50НР10, 50НР14, 50НР16, 50НР32, 50НР63;

Обозначение насоса	L	l₁	l₂	l₃	a₂	D	d	d₁	d₂	d₃	d₄	d₅	d₆	bxhxl
50НР4	315	58	94	42	54	246	36	162	145	М10x1,5	22	М8x1,5	М27х1,5	10x8x40
50НР6.3	315	58	94	42	54	246	36	162	145	М10x1,5	22	М8x1,5	М27х1,5	10x8x40
50НР14	342	80	94	27	54	246	36	162	145	М10x1,5	22	М8x1,5	М27х1,5	10x8x40
50НР14/2	342	80	94	27	54	246	36	162	145	М10x1,5	22	М8x1,5	М27х1,5	10x8x40
50НР16	358	80	120	50	60	288	36	195	145	М10x1,5	22	М8x1,5	М27х1,5	10x8x40
50НР32	390	80	120	37	60	288	36	195	175	М10x1,5	31	М8x1,5	М27х1,5	10x8x56
50НР32/2	390	80	120	37	80	288	36	195	175	М10x1,5	31	М8x1,5	М27х1,5	10x8x56
50НР63	426	82	125	47	80	335	55	255	230	М12x1,5	50	М12x1,5	М27х1,5	16x10x50
50НР63/2	426	82	125	47	80	335	55	255	230	М12x1,5	50	М12x1,5	М27х1,5	16x10x50

Насос радиально поршневой 50НС (50НС4, 50НС6,3, 50НС8, 50НС10, 50НС14, 50НС16, 50НС32, 50НС63)

радиально-поршневой насос 403 пресс

Производители «Гидропневмоаппарат», Украина

"ТД "Завод Коммунар", Россия

Насосы 50НС - секционные (поршневой насос в сборе с пластинчатым насосом типа БГ12-42).

Модель насоса	Номинальный рабочий объем		Частота вращения			Номинальная подача		Номинальная мощность		Масса насоса (без рабочей жидкости)
	насос	одного отвода насоса	nom	max	min	насос	одного отвода насоса	насос	одного отвода насоса	Масса насоса (без рабочей жидкости)
	см³		с^-1, (об/мин)			л/мин		кВт		кг
50НС4	4	-	25 (1500)	30 (1800)	5 (300)	5,5	-	4,9	--	19
50НС6,3	6,3	-				8,6	-	7,7	-	19
50НС14	14	-				19,3	-	17,2	-	23
50НС14/2	14	14/2				19,3	9,6	17,2	9,33	23
50НС16	16	-				22	-	19,5	--	33
50НС32	32	-				44,1	-	39,2	-	39
50НС32/2	32	32/2				44,1	22	39,2	21,4	39
50НС63	63	-				73,8	-	73,8	-	77
50НС63/2	63	63/2				73,8	40,4	73,8	40,4	77

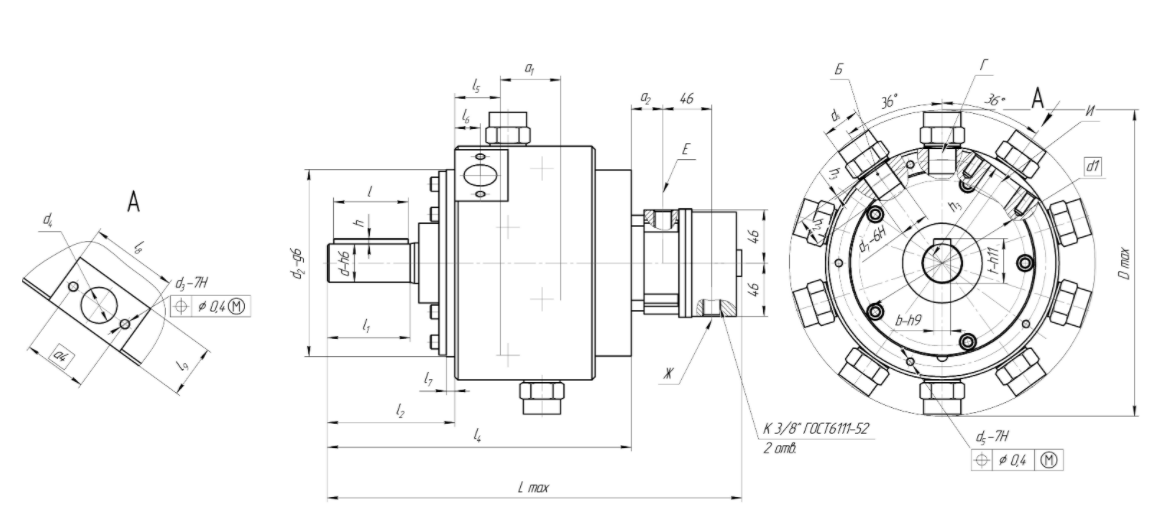

Габаритные размеры насов : 50НС4, 50НС6,3, 50НС8, 50НС10, 50НС14, 50НС16, 50НС32, 50НС63

Марка насоса	L	l₁	l₃	D	d	d₁	d₂	d₃	d₄	d₅	d₆	bxhxl
50НР4	204	58	42	246	36	162	145	М10x1,5	22	М8x1,5	М27x1,5	10x8x40
50НР6.3	204	58	42	246	36	162	145	М10x1,5	22	М8x1,5	М27x1,5	10x8x40
50НР14	227	80	27	246	36	162	145	М10x1,5	22	М8x1,5	М27x1,5	10x8x40
50НР14/2	227	80	27	246	36	162	145	М10x1,5	22	М8x1,5	М27x1,5	10x8x40
50НР16	247	80	50	288	36	195	145	М10x1,5	22	М8x1,5	М27x1,5	10x8x40
50НР32	278	80	37	288	36	195	175	М10x1,5	31	М8x1,5	М27x1,5	10x8x56
50НР32/2	278	80	37	288	36	195	175	М10x1,5	31	М8x1,5	М27x1,5	10x8x56
50НР63	320	82	47	335	55	255	230	М12x1,5	50	М12x1,5	М27x1,5	16x10x50
50НР63/2	320	82	47	335	55	255	230	М12x1,5	50	М12x1,5	М27x1,5	16x10x50
