Моторы аксиально-поршневые нерегулируемые

Моторы аксиально-поршневые нерегулируемые предназначены для применения в замкнутых и незамкнутых гидравлических системах.

Насос 12 см3 Насос 28 см3 Насос 56 см3 Насос 112 см3 Краткие советы по эксплуатации

Схема работы поршневого гидромотора:

Основные преимущества: компактная конструкция, экономичная концепция, высокая мощность, высокая эффективность, высокая скорость вращения, высокое давление, хорошие начальные характеристики, оптимизированный вес и размер, прост в установке.

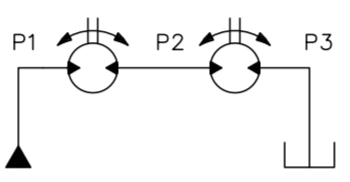

Последовательное подключение моторов:

Нерегулируемый аксиально-поршневой насос-мотор МГ 12/32 (МГ3.12/32.1.Б; МГ2.12/32.1.Б; МГ2.12/32.Б).

мотор 12см3 Производитель: Шахтинский з-д Гидропривод, РФ. Обьем:12 см³

Модель		МГ 12/32
Рабочий объем, см3		12
Частота вращения, об/мин	Номинальная	2400
Частота вращения, об/мин	Максимальная	6000
Расход, л/мин, номинальный, не более		30
Давление на входе, МПа (бар)	Номинальное	20
Давление на входе, МПа (бар)	Максимальное	32
Крутящий момент, Н . м,	Номинальный	36

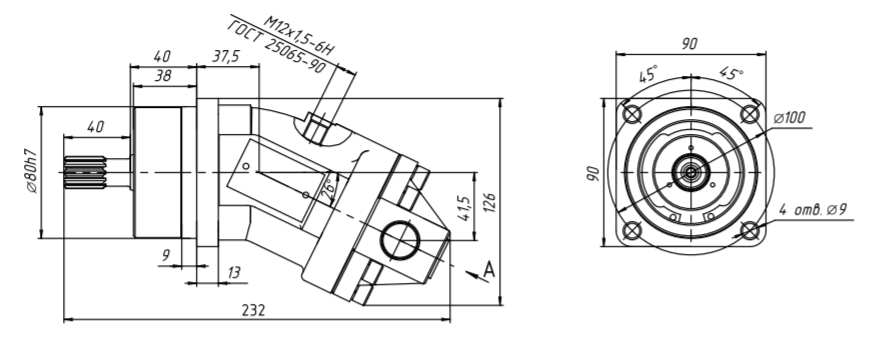

Габаритные размеры: МГ 12/32 (МГ3.12/32.1.Б; МГ2.12/32.1.Б; МГ2.12/32.Б).

Таблица аналогов с ПСМ (ПневмоСтройМашина, РФ):

МГ2.12/32А (210.12.00.00). Описание: г/мотор; шлиц 20xf7x1,5x9g ГОСТ 6033-80; крышка 2 резьб.отв. на торце М22х1,5
МГ2.12/32Б (210.12.00.03). Описание: г/мотор; шлиц 20xf7x1,5x9g ГОСТ 6033-80; крышка 2 резьб.отв. на торце М22х1,5 и 2 резьб. отв. по бокам М22х1,5
МГ2.12/32.1.А (210.12.01.00). Описание: г/мотор; вал Ø20к6, шпонка 6x6x32 ГОСТ 23360; крышка 2 резьб. отв. на торце М22х1,5
МГ2.12/32.1.Б (210.12.01.03). Описание: г/мотор; вал Ø20к6, шпонка 6x6x32 ГОСТ 23360; крышка 2 резьб. отв. на торце М22х1,5 и 2 резьб. отв. по бокам М22х1,5
МГ3.12/32А (310.12.00.00). Описание: г/мотор; шлиц 20xf7x1,5x9g ГОСТ 6033-80; крышка 2 резьб.отв. на торце М22х1,5
МГ3.12/32Б (310.12.00.03). Описание: г/мотор; шлиц 20xf7x1,5x9g ГОСТ 6033-80; крышка 2 резьб.отв. на торце М22х1,5 и 2 резьб. отв. по бокам М22х1,5
МГ3.12/32.1.А (310.12.01.00). Описание: г/мотор; вал Ø20к6, шпонка 6x6x32 ГОСТ 23360; крышка 2 резьб. отв. на торце М22х1,5
МГ3.12/32.1.Б (310.12.01.03). Описание: г/мотор; вал Ø20к6, шпонка 6x6x32 ГОСТ 23360; крышка 2 резьб. отв. на торце М22х1,5 и 2 резьб. отв. по бокам М22х1,5

Нерегулируемый аксиально-поршневой насос-мотор МГ 28/32 (МГ2.28/32А; МГ2.28/32Б; МГ2.28/32.1.А; МГ2.28/32.1.Б).

мотор 28см3 Производитель: Шахтинский з-д Гидропривод, РФ. Обьем:28 см³

Модель		МГ 12/32
Рабочий объем, см3		28
Частота вращения, об/мин	Номинальная	1920
Частота вращения, об/мин	Максимальная	4800
Расход, л/мин, номинальный, не более		56,6
Давление на входе, МПа (бар)	Номинальное	20
Давление на входе, МПа (бар)	Максимальное	32
Крутящий момент, Н . м,	Номинальный	83

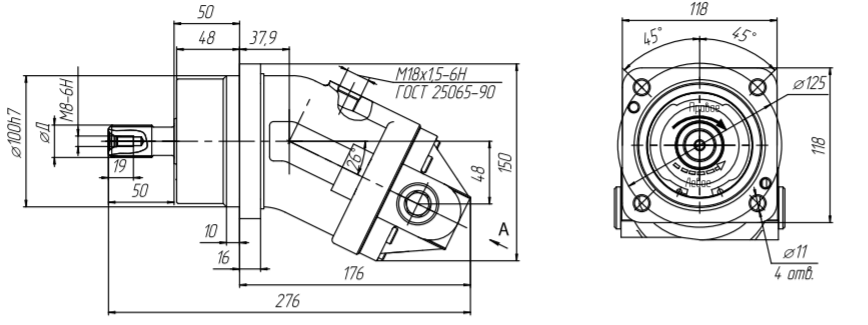

Габаритные размеры: МГ 28/32 (МГ2.28/32А; МГ2.28/32Б; МГ2.28/32.1.А; МГ2.28/32.1.Б)

Таблица аналогов с ПСМ (ПневмоСтройМашина, РФ):

МГ2.28/32А (310.2.28.07.00). Описание: г/мотор; шлиц 25xf7x1,5x9g ГОСТ 6033-80; крышка 2 резьб.отв. на торце М27х2
МГ2.28/32Б( 310.2.28.07.03). Описание: г/мотор; шлиц 25xf7x1,5x9g ГОСТ 6033-80; крышка 2 резьб. отв. На торце М27х2 и 2 резьб. отв. по бокам М27х2
МГ2.28/32.1.А (310.2.28.01.00). Описание: г/мотор; вал Ø25к5, шпонка 8х7х40 ГОСТ 23360; крышка 2 резьб. отв. на торце М27х2
МГ2.28/32.1.Б (310.2.28.01.03). Описание: г/мотор; вал Ø25к5, шпонка 8х7х40 ГОСТ 23360; крышка 2 резьб. отв. на торце М27х2 и 2 резьб. отв. по бокам М27х2
МГ2.28/32.7.А (310.2.28.00.00). Описание: г/мотор; шлиц эв.25х1,5х16S 3а ГОСТ 6033-51; крышка 2 резьб. отв. на торце М27х2
МГ2.28/32.7.Б (310.2.28.00.03). Описание: г/мотор; шлиц эв.25х1,5х16S 3а ГОСТ 6033-51; крышка 2 резьб. отв. на торце М27х2 и 2 резьб. отв. по бокам М27х2

Аналоги - Гидросила, Украина (нет реверса):

PBF10.2.28.03.00; PBF10.2.28.04.00; PBF10.2.28.05.00; PBF10.2.28.06.00; PBF10.2.28.08.00; PBF10.2.28.09.00;

Выходы - резьбовые отверстия на торце:

напорная линия: М27х2-24 ГОСТ 25065;
линия всасывания: М33х2-24 ГОСТ 25065

Направление вращения	Исполнения вала	Марка
По часовой стрелке	Вал шлицевой ГОСТ 6033-51 25х1,5х16S z=16	PBF10.2.28.03.00
Против часовой стрелки	Вал шлицевой ГОСТ 6033-51 25х1,5х16S z=16	PBF10.2.28.04.00
По часовой стрелке	Вал шпоночный ГОСТ 23360 шпонка 8х7х40	PBF10.2.28.05.00
Против часовой стрелки	Вал шпоночный ГОСТ 23360 шпонка 8х7х40	PBF10.2.28.06.00
По часовой стрелке	Вал шлицевой ГОСТ 6033-80 25xf7x1,5x9g z=15	PBF10.2.28.08.00
Против часовой стрелки	Вал шлицевой ГОСТ 6033-80 25xf7x1,5x9g z=15	PBF10.2.28.09.00

Нерегулируемый аксиально-поршневой насос-мотор МГ 56/32 (310.3.56.00.06; 310.4.56.00.06; МН0.56/32.1; МН3.56/32.1; 310.3.56.01.06; 310.4.56.01.06; МН2.56/32; 310.2.56.00.06)

мотор 56см3 Производитель: Шахтинский з-д Гидропривод, РФ. Обьем:56 см³

Модель		МГ 56/32
Рабочий объем, см3		56
Частота вращения, об/мин	Номинальная	2000
Частота вращения, об/мин	Максимальная	3500
Расход, л/мин, номинальный, не более		117,8
Давление на входе, МПа (бар)	Номинальное	32
Давление на входе, МПа (бар)	Максимальное	40
Крутящий момент, Н . м,	Номинальный	262

Применяемость: ЕК-12, ЕК-14, ЕК-18, ЭО-3223 и.т.д

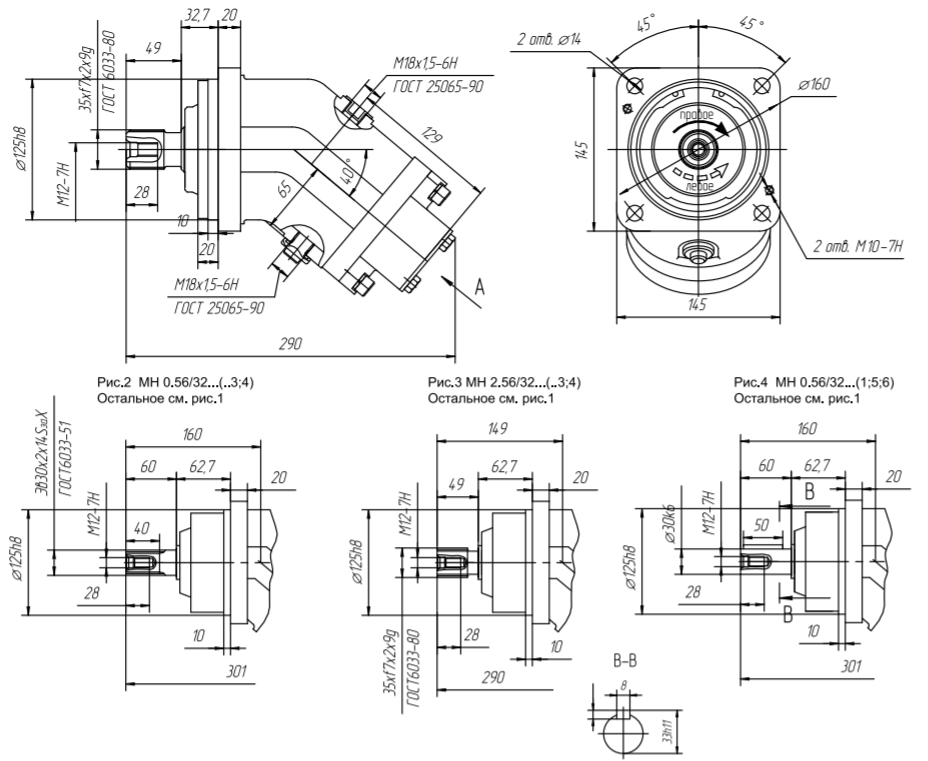

Габаритные размеры: МГ 56/32 (310.3.56.00.06; 310.4.56.00.06; МН0.56/32.1; МН3.56/32.1; 310.3.56.01.06; 310.4.56.01.06; МН2.56/32; 310.2.56.00.06)

Таблица аналогов с ПСМ (ПневмоСтройМашина, РФ):

МН56/32 (310.3.56.00.06, 310.4.56.00.06). Описание: г/мотор; шлиц 35xf7x2x9g ГОСТ 6033-80; крышка 2 фланца на торце
МН0.56/32 (310.56.00.06). Описание: г/мотор; шлиц эв.30х2х14S3аХ по ГОСТ 6033-51; крышка 2 фланца на торце
МН0.56/32.1 (310.56.01.06). Описание: г/мотор; вал Ø30к6, шпонка 8х7х50 ГОСТ 23360; крышка 2 фланца на торце
МН2.56/32 (310.2.56.00.06). Описание: г/мотор; шлиц 35xf7x2x9g ГОСТ 6033-80; крышка 2 фланца на торце
МН3.56/32.1 (310.3.56.01.06, 310.4.56.01.06). Описание: г/мотор; вал Ø30к6, шпонка 8х7х50 ГОСТ 23360; крышка 2 фланца на торце

Аналоги - Гидросила, Украина (нет реверса):

PBF10.4.56.03.06; PBF10.4.56.04.06; PBF10.4.56.05.06; PBF10.4.56.06.06;

Направление вращения	Исполнения вала	Марка
По часовой стрелке	Вал шлицевой ГОСТ 6033-80 25xf7x1,5x9g z=15	PBF10.4.56.03.06
Против часовой стрелки	Вал шлицевой ГОСТ 6033-80 25xf7x1,5x9g z=15	PBF10.4.56.04.06
По часовой стрелке	Вал шпоночный ГОСТ 23360 шпонка 8х7х40	PBF10.4.56.05.06
Против часовой стрелки	Вал шпоночный ГОСТ 23360 шпонка 8х7х40	PBF10.4.56.06.06

Нерегулируемый аксиально-поршневой насос-мотор МГ 112/32 (2МГ112/32М; 310.3.112.00.56; 2МГ112/32М.1; 310.3.112.01.56; 2МГ.2.112/32М; 310.2.112.00.56; 2МГ.2.112/32М.1; 310.112.01.56; 2МГ.2.112/32М.7; 310.112.00.56;)

мотор 56см3 Производитель: Шахтинский з-д Гидропривод, РФ. Обьем: 112см³

Модель		МГ 112/32
Рабочий объем, см3		112
Частота вращения, об/мин	Номинальная	2000
Частота вращения, об/мин	Максимальная	3500
Расход, л/мин, номинальный, не более		235
Давление на входе, МПа (бар)	Номинальное	32
Давление на входе, МПа (бар)	Максимальное	40
Крутящий момент, Н . м,	Номинальный	524

Применяемость: ЭО-3323, ЕК-18, ЕК-18-45-20, ЕТ-18, ЕТ-20, ТО-49 (А-310ПЭ), Амкодор 37 (МПУ-1), Трактор Т11, КС-45717, КС-45721, КС-55713-К, КС-55730, ЭО-4326, ЭО-4225, ЭО-4225А-06, ЭО-5124, ЭО-5126, ЭО-5225, ЭО-5225-06, ЭО-5225-10, ВЭКС 30L, ДС-142Б, КРД-1,5-01, ЕК-12, ЕК-14, ЕК-18, ЭО-3223.

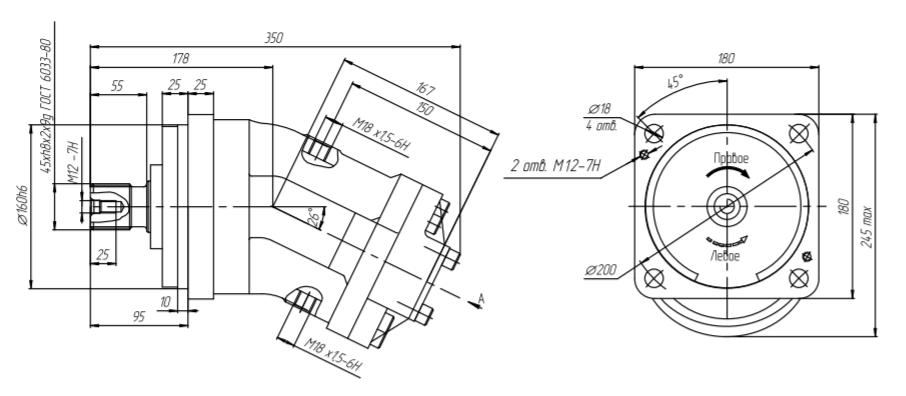

Габаритные размеры: 2МГ112/32М; 310.3.112.00.56; 2МГ112/32М.1; 310.3.112.01.56; 2МГ.2.112/32М; 310.2.112.00.56; 2МГ.2.112/32М.1; 310.112.01.56; 2МГ.2.112/32М.7; 310.112.00.56;

Таблица аналогов с ПСМ (ПневмоСтройМашина, РФ):

2МГ112/32М (310.3.112.00.56). Описание: г/мотор; с двумя обратно-предохранительными клапанами; шлиц 45xh8x2x9g ГОСТ 6033-80; крышка 2 фланца на торце
2МГ112/32М.1 (310.3.112.01.56). Описание: г/мотор; с двумя обратно-предохранительными клапанами; вал Ø40к6, шпонка 12х8х64 ГОСТ 23360; крышка 2 фланца на торце
2МГ.2.112/32М (310.2.112.00.56). Описание: г/мотор; с двумя обратно-предохранительными клапанами; шлиц 45xh8x2x9g ГОСТ 6033-80; крышка 2 фланца на торце
2МГ.2.112/32М.1 (310.112.01.56). Описание: г/мотор; с двумя обратно-предохранительными клапанами; вал Ø40к6, шпонка 12х8х64 ГОСТ 23360; крышка 2 фланца на торце
2МГ.2.112/32М.7 (310.112.00.56). Описание: г/мотор; с двумя обратно-предохранительными клапанами; шлиц 40xf7x2x9g ГОСТ 6033-80; крышка 2 фланца на торце

Аналоги - Гидросила, Украина (нет реверса):

PBF10.4.112.03.06; PBF10.4.112.04.06; PBF10.4.112.05.06; PBF10.4.112.06.06;

Направление вращения	Исполнения вала	Марка
По часовой стрелке	Вал шлицевой ГОСТ 6033-80 25xf7x1,5x9g z=15	PBF10.4.112.03.06
Против часовой стрелки	Вал шлицевой ГОСТ 6033-80 25xf7x1,5x9g z=15	PBF10.4.112.04.06
По часовой стрелке	Вал шпоночный ГОСТ 23360 шпонка 8х7х40	PBF10.4.112.05.06
Против часовой стрелки	Вал шпоночный ГОСТ 23360 шпонка 8х7х40	PBF10.4.112.06.06

Краткие советы по эксплуатации

Гидравлическое масло: Используйте гидравлические масла на минеральной основе с антикоррозионными, противоокислительными и предотвращающими износ добавками (HL и HM), ИГП-18, ИГП-30 ТУ 30.101413, ВМГЗ ТУ38.101479, МГЕ-46В ТУ 38.001347, МГЕ-10А(ОСТ 38.01281), ТНК Гидравлик HLP32,46,68 ТУ38.301-41-180-01. Вязкость при рабочей температуре должна находится в пределах 15 - 40 сСт. Для коротких промежутков времени и во время холодного пуска вязкость может достигать 800 сСт. Вязкость менее 10 сСт недопустима. Вязкость 10 и 15 сСт допустима в тяжелых условиях эксплуатации и только на короткие промежутки времени.
Температура: Рабочая температура масла должна находится в диапазоне от -25ᵒ С до +90ᵒС. Работа насос при температуре ниже -25ᵒ С и больше +90ᵒС недопустима.
Фильтрация: Правильная фильтрация масла очень важна для длительной и надежной работы аксиально-поршневой машины. Для того, чтобы гарантировать правильную работы насоса (мотора), максимальный класс чистоты рабочей жидкости должен быть не менее 14 по ГОСТ 17216 (11 по NAS 1638 или 21/19/16 по ISO 4406).
Всасывающее давление: Для насосов, применяющихся незамкнутых гидросистемах. Минимальное абсолютное давление во всасывающем канале 0.8 бар (11.6 psi). Давление в корпусе насоса и во всасывающей магистрали не должно быть меньше этого значения.
Рабочее давление: Максимально допустимое давление для постоянного цикла работы в напорных каналах составляет 350 бар (5100 psi). Пиковое давление: 400 бар (6500 psi).
Давление в корпусе и в дренаже: Максимально допустимое давление в корпусе и в дренажном канале составляет 1.5 бар (22 psi). Большее давление может повредить уплотнение вала или уменьшить его срок службы!
