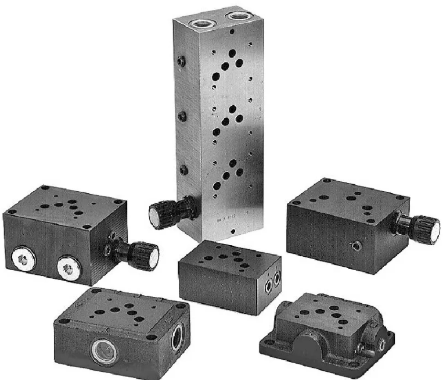

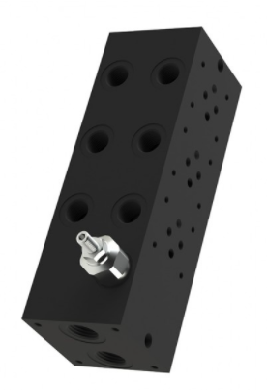

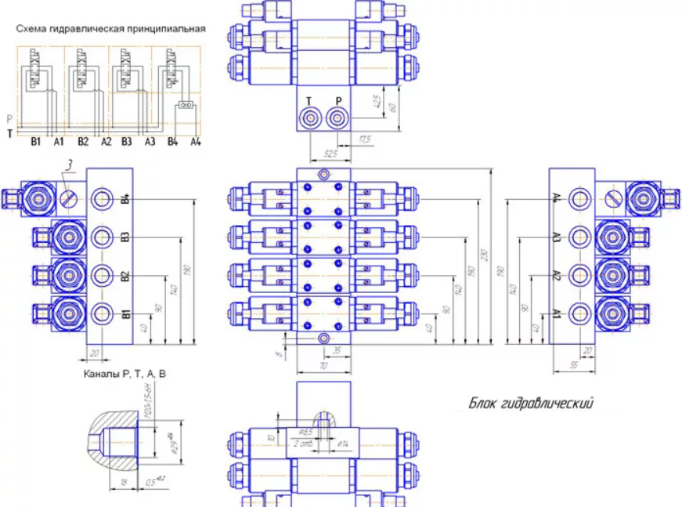

Монтажная плита

Применение: используются в технологических гидросистемах для монтажа клапанно-регулирующей аппаратуры.

ДУ6, ДУ10, алюминий, сталь

Характеристики:

Пропускная способность

• Плиты ДУ 6: до 50 л/мин;
• Плиты ДУ 10: до 80 л/мин;

Рабочая температура: от -20ᵒС до +80ᵒС;

Примеры плит: производитель: Oleoweb, Италия

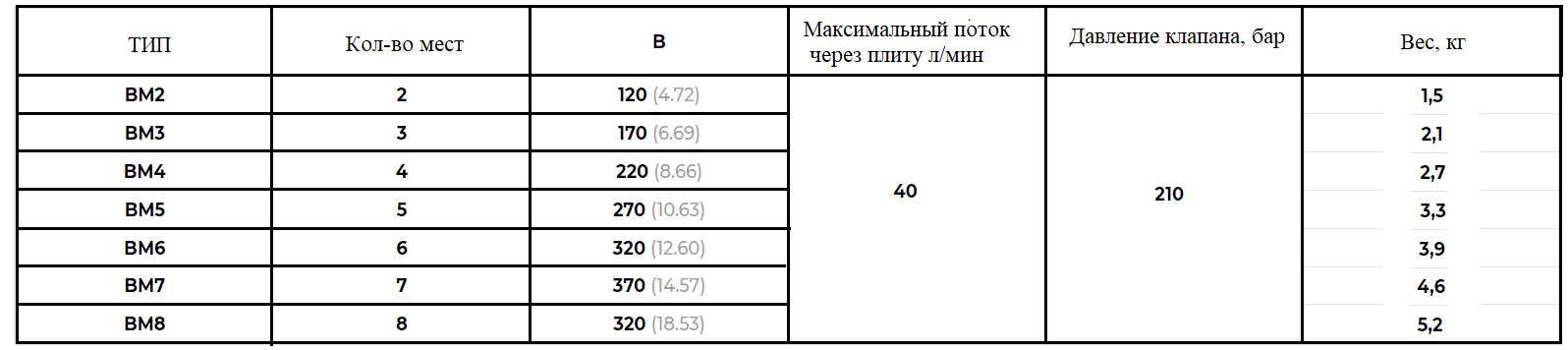

Плита Ду 6, BM, алюминий, 210 бар

• BM-2-A-С-2 – два места;
• BM-3-A-С-2 – три места;
• BM-4-A-С-2 – четыре места;
• BM-5-A-С-2 – пять мест;
• BM-6-A-С-2 – шесть мест;

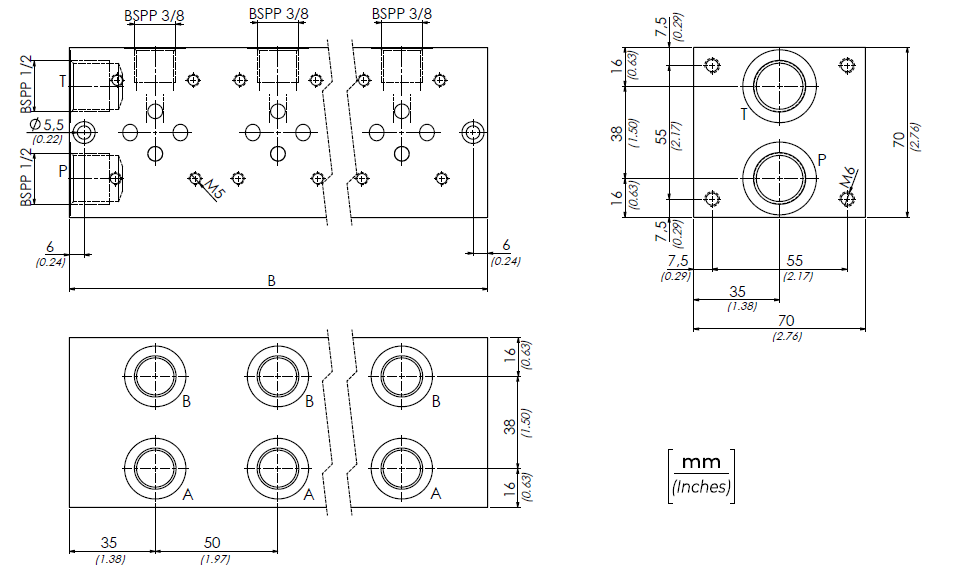

Габаритные размеры:

• Напор/слив (Р/Т) - 1/2”
• Рабочие линии (А/В) - 3/8”
• Манометр (М) - ¼”

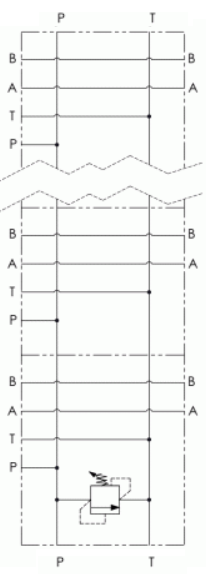

Схема плиты:

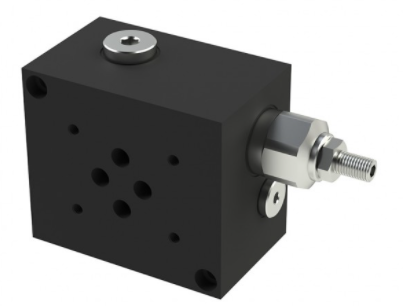

Плита ДУ6, одноместная BS3-С-2, 210 бар, алюминий

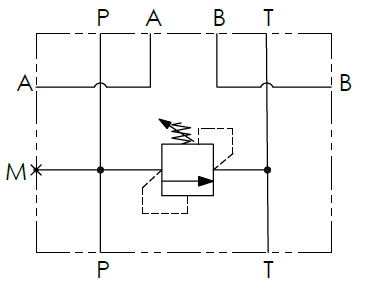

Схема плиты:

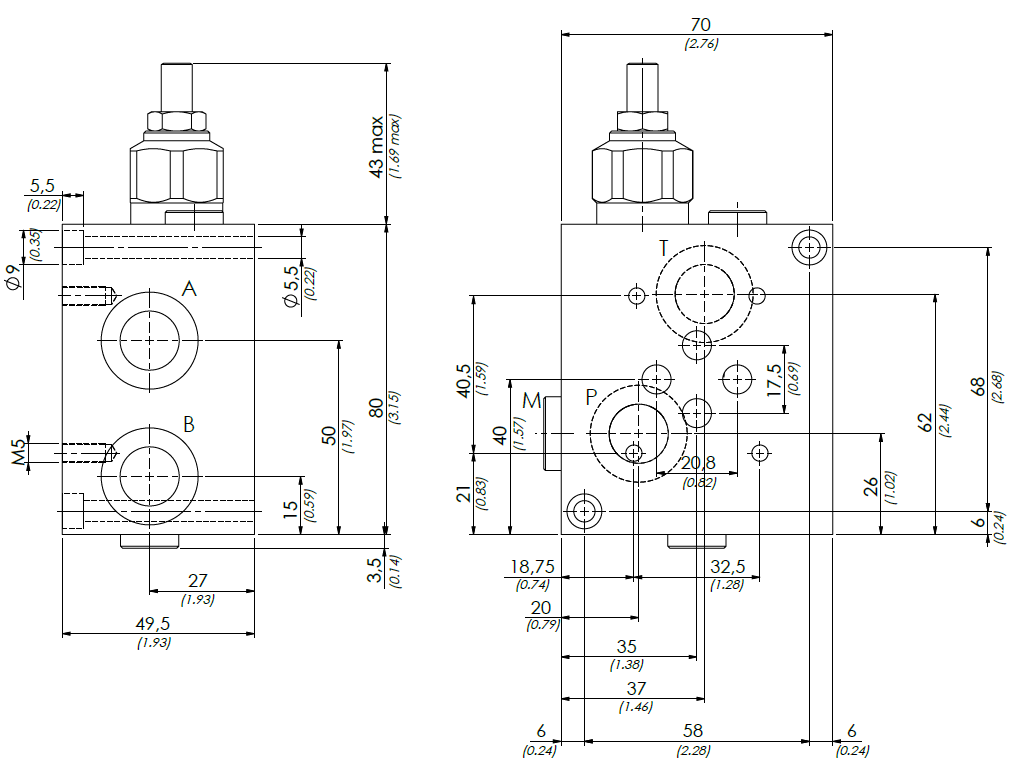

Габаритные размеры:

• Напор/Слив/Рабочие линии (Р/Т /А/В) - 3/8”
• Манометр (М) - ¼”

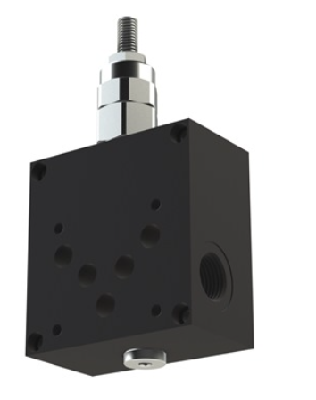

Плита Ду10, одноместная BS5-С-2, 210 бар, алюминий

Схема плиты:

Присоединения гидравлических линий

• Напор/Слив/Рабочие линии (Р/Т /А/В) - 1/2”
• Манометр (М) - ¼”

Плита Ду 6, алюминий EA, сталь ES; 315 бар

Примеры плит: производитель: Oleodinamica 2mp, Италия

• ES-06-21-38-01-4-H – сталь 1 место;
• ES-06-21-38-02-4-H – сталь 2 места;
• ES-06-21-38-03-4-H – сталь 3 места;
• ES-06-21-38-04-4-H – сталь 4 места;
• EA-06-21-38-01-4-H – алюминий 1 место;
• EA-06-21-38-02-4-H – алюминий 2 места;
• EA-06-21-38-03-4-H – алюминий 3 места;
• EA-06-21-38-04-4-H – алюминий 4 места;

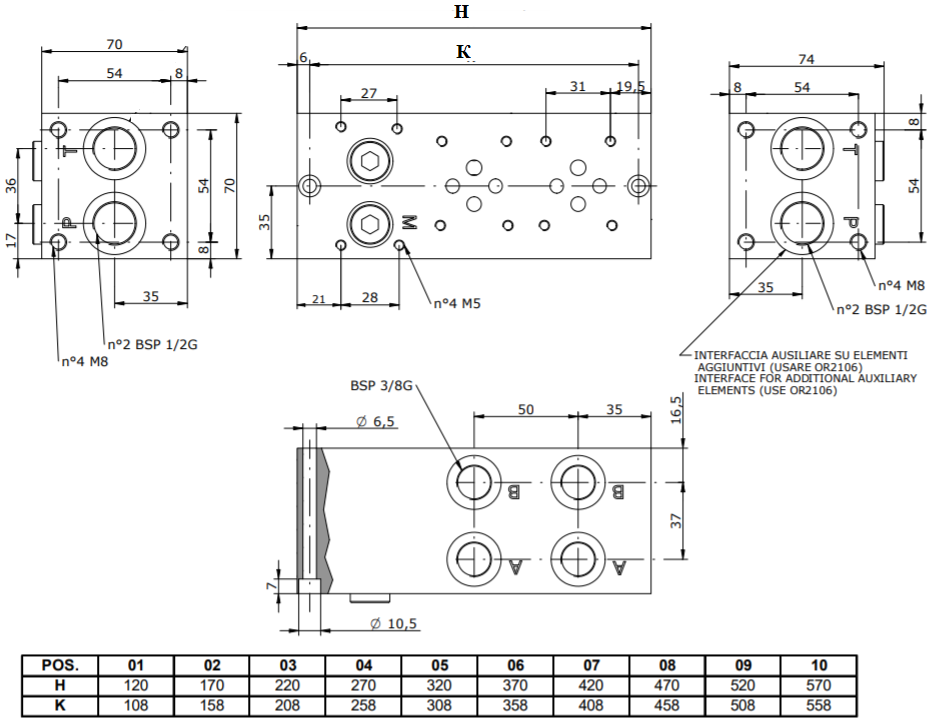

Габаритные размеры:

Присоединения гидравлических линий:

• Напор/слив (Р/Т) - 1/2”
• Рабочие линии (А/В) - 3/8”
• Манометр (М) - ¼”

Схема плиты:
